变电三维专业设计软件

产品概述

变电三维专业设计软件，是基于平台定制开发，针对变电站进行三维协同设计的专业设计软件。可使工程师进行多专业协同设计，快速完成变电站多专业的建模任务，尤其是电气专业的BIM三维建模和效验计算，并快速生成各项工程设计材料清单、快速创建各种工程图纸，从而全面提升变电项目的设计质量和设计效率。

变电三维电气设计软件平台，涵盖电气、建筑、结构、水暖、总图多专业，为用户提供变电三维协同设计解决方案；包含多个功能模块：电气设备布置、总平面布置、智能接线布置、母线母排布置、二次预制舱的智能设计、三维安全距离校验、三维防雷保护计算、接地网布置及计算、电缆沟布置及电缆敷设、主接线图与模型的二三维关联、开孔埋件、平断面剖切及统计出图等功能。

满足国网公司的《Q/GDW 11798.1—2017 输变电工程三维设计技术导则 第1部分：变电站（换流站）》、《Q/GDW 11810.1—2018 输变电工程三维设计建模规范 第1部分：变电站（换流站）》、《Q/GDW 11812.1—2018 输变电工程数字化移交技术导则 第1部分：变电站（换流站）》等相关规范，支持向国网进行成果移交。

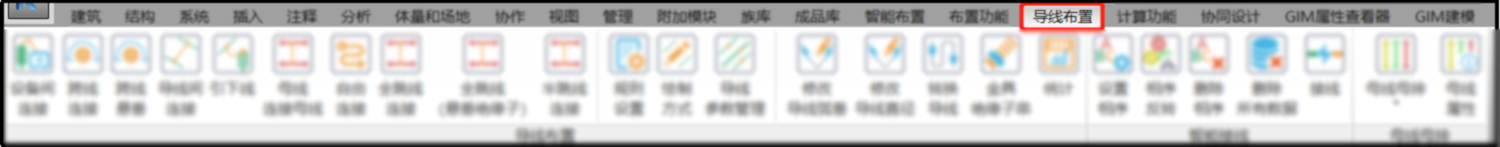

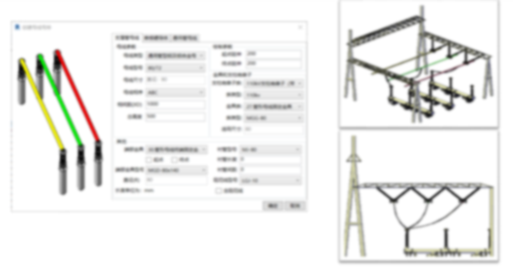

智能接线

智能接线工具，满足变电设计中的各种接线规则，包括设备间连接、导线间连接、跨线连接、引下线、全跳线、半跳线、母线连接、自由连接等等。通过此功能可以自动生成导线的同时，还按照接线业务规则自动放置线夹和绝缘子串，以及自动生成导线弧垂。支持导线弧垂的修改、导线参数的管理、相序的设置、接线规则的预设置，以及可以在GIM绘制方式和BIM常规绘制方式之间任意切换。从而大大提高了三维建模和设计效率，提高设计精准性。

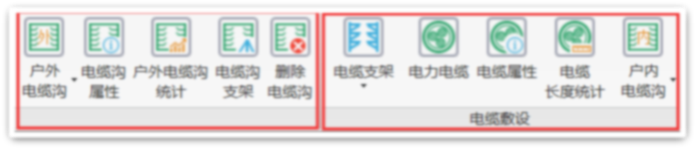

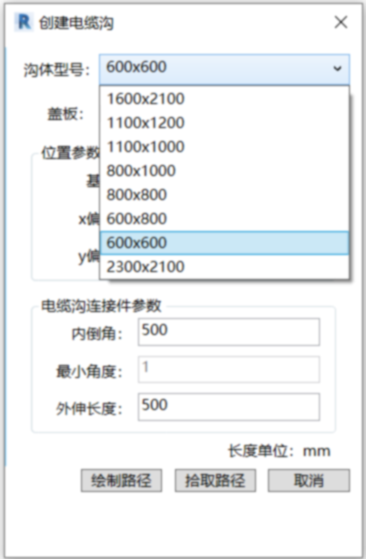

电缆沟布置、电缆敷设

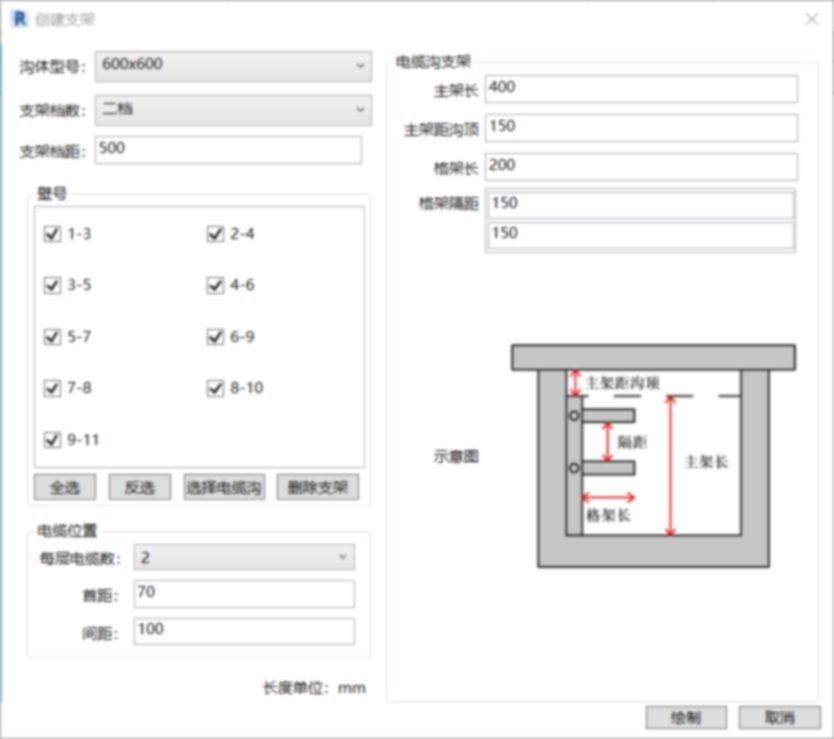

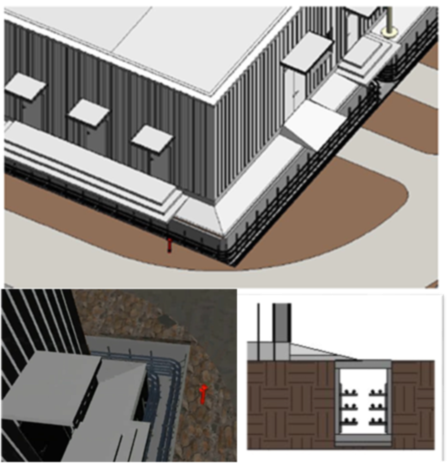

电缆沟的布置功能，可以实现参数化创建并布置电缆沟的沟道。布置沟道的同时，还可以自动完成电缆的敷设和电缆支架的参数化布置，并自动统计沟道的系统材料、电缆/光缆长度、生成电缆/光缆清册，实现了精细化设计的同时，也大幅的提升设计效率。

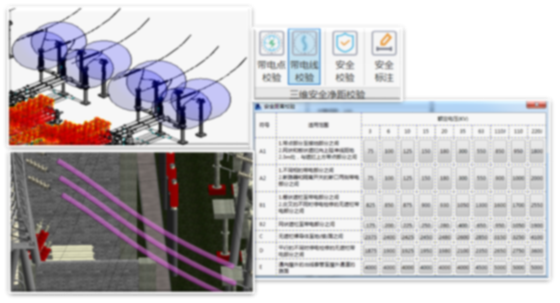

三维安全距离效验

三维安全距离效验功能，依据《高压配电装置设计规范》等变电站相关设计规范和指标，根据设备本体尺寸和带电部位、设备布置和连接导线具体情况进行电气距离（A1、A2、B1、B2、C、D值）校验，可在三维模型中进行带电点、带电线等不同类型的三维安全净距校验。

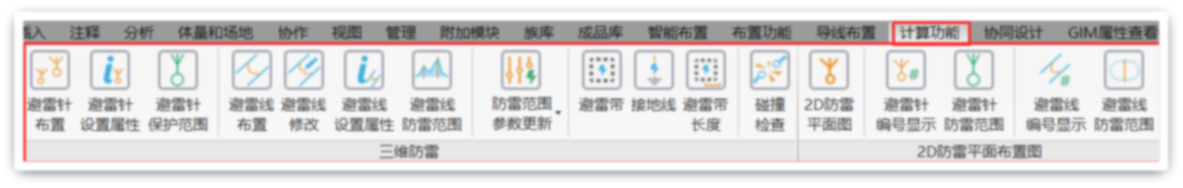

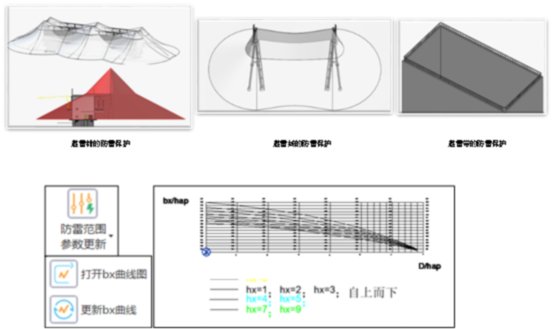

防雷计算及保护范围敷设

三维防雷保护功能，支持建立全站防雷数字化、可视化三维模型，对全站避雷针进行优化，从空间角度更加直观的呈现整个站区的防雷保护范围，避免出现二维设计中由于计算错误导致的避雷针高度不够及保护范围不全面的问题。

全站的碰撞检查

道亨变电三维专业设计软件可实现变电站全专业模型的三维碰撞检查。碰撞检查结果可在变电站模型中进行高亮突出显示，并生成标准化的碰撞检查报告，便于设计人员的查看、修改和协作沟通。

通过碰撞检查功能，可有助于发现变电站的建筑、结构、电气一次、电气二次、水暖、总图、通信等各专业团队协作设计时出现的问题，从而尽快解决矛盾，优化工程设计，减少在项目实施过程中的错误和返工的可能性。

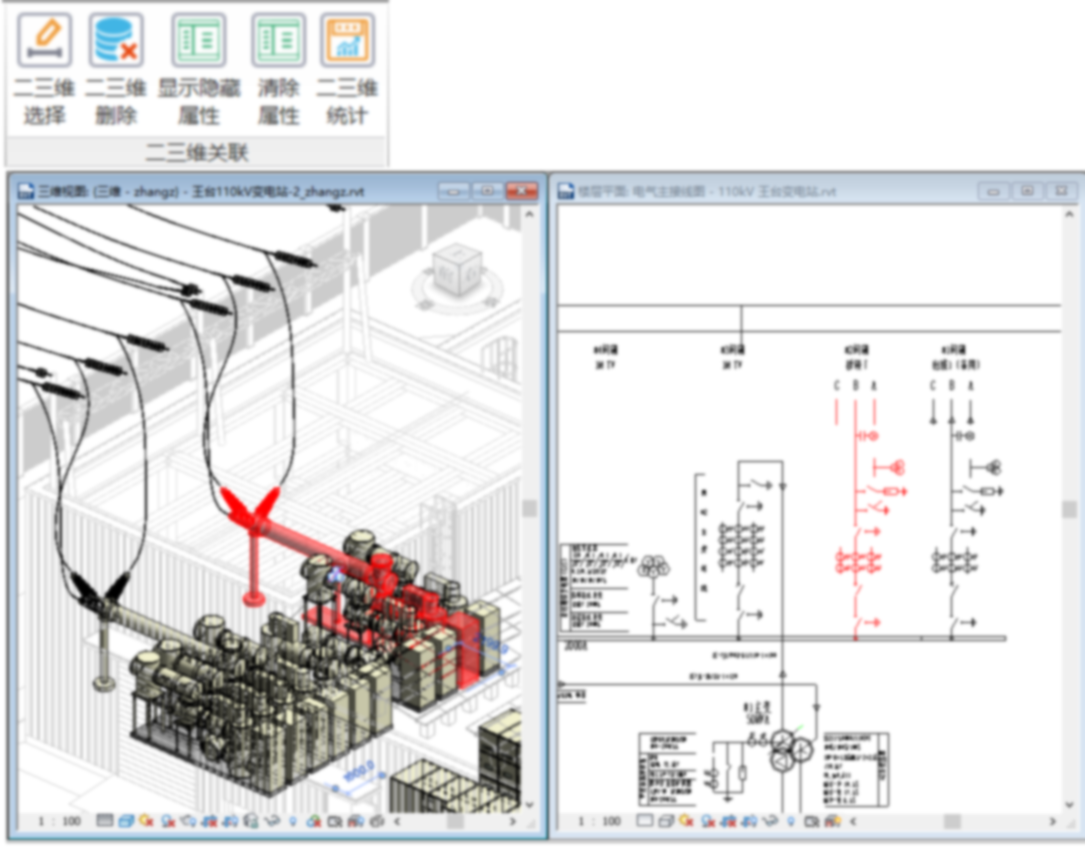

主接线图和三维模型关联

变电三维专业设计软件的二三维关联功能，可实现将二维主接线逻辑模型与三维配电装置模型进行自动的关联。并能够直观的检查主接线二维原理符号和三维设备模型的对应关系，能够关联的选择、关联删除，并查看关联的设备属性信息。 实现二维原理图与三维模型实时动态、高效链接，协调统一，联动更新，从而提高设计精度和效益。

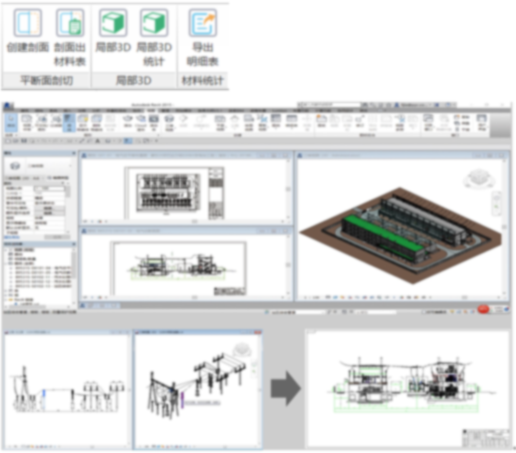

出图及统计

完成变电站的三维建模后，基于道亨变电三维专业设计软件中的统计和出图功能，可快速创建二维图纸及设备明细表。

明细表统计功能可自动精准的统计设备材料，快速生成材料清册。

通过剖切数字化模型，快速生成设备的二维断面图，并自动标注。最终自动输出建筑、结构、电气等各专业平面图、立面图、剖面图，便于后续的归档、出版，及向甲方进行无纸化交付。图纸和模型之间始终保持动态链接，一处修改、处处更新，确保了设计质量。
