变电三维GIM移交互导软件

产品概述

依据国网公司的三维数字化移交规范，要求移交的变电站项目统一采用GIM格式。国网GIM格式的数据文件，是采用GUID作为唯一标识，所有文件统一采用UTF-8编码，标准格式文件通过引用方式建立各层级之间的关系。实现了变电站模型数据在不同软件之间的共享和应用，且能够进行变电站项目的数字化交付。

道亨的变电三维GIM移交互导软件，能够将符合国网三维设计规范的变电站项目模型，一键导出GIM格式的移交数据包，满足国网公司三维数字化移交规范和三维评审规范。反之也能够将符合国网三维设计标准的变电站GIM格式文件，导入回道亨变电三维平台中进行展示和深化设计。

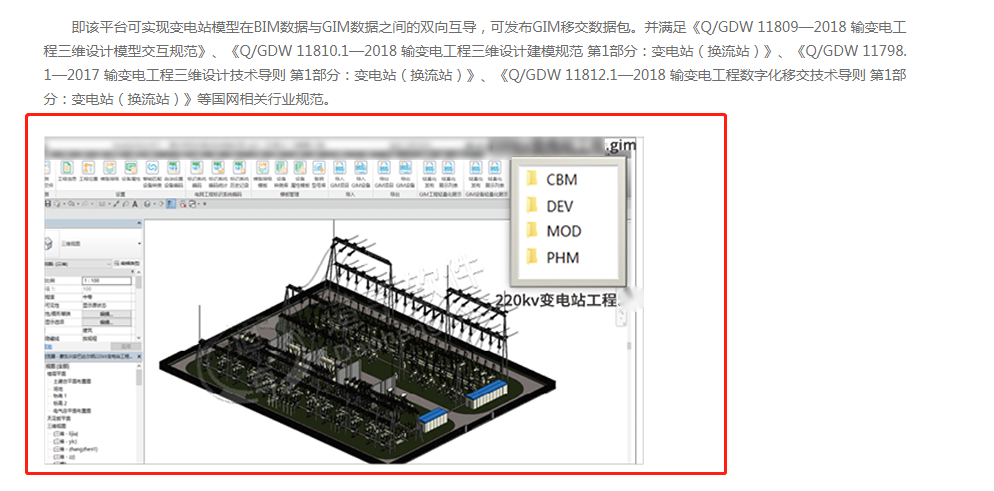

即该平台可实现变电站模型在BIM数据与GIM数据之间的双向互导，可发布GIM移交数据包。并满足《Q/GDW 11809—2018 输变电工程三维设计模型交互规范》、《Q/GDW 11810.1—2018 输变电工程三维设计建模规范 第1部分：变电站（换流站）》、《Q/GDW 11798.1—2017 输变电工程三维设计技术导则 第1部分：变电站（换流站）》、《Q/GDW 11812.1—2018 输变电工程数字化移交技术导则 第1部分：变电站（换流站）》等国网相关行业规范。

GIM文件与BIM文件的互导

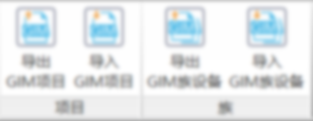

支持BIM的族文件.rfa、项目文件导出.gim格式的移交数据包。

支持.gim格式的变电站数据，一键导回道亨变电三维设计平台中。

标准化的存储方式

严格依据国网公司的《Q/GDW 11809—2018 输变电工程三维设计模型交互规范》，执行标准化的存储格式、存储数据及存储结构。

变电一次、二次系统采用基本图元建模。

土建及水暖系统的模型采用IFC作为交互格式。

架空线路材料、设备及设施模型采用参数化建模。

模型编码采用GB/T 51061（电网标识系统编码）。

输变电工程三维设计模型由物理模型、逻辑模型组成，装配模型通过物理模型或逻辑模型的相关属性表达，以链接方式调用。

GIM文件存储的数据包括：几何模型单元（*.mod）、组合模型（*.phm）、物理模型（*.dev）、逻辑模型（*.sch）、工程模型（*.cbm）以及属性信息（*.fam）。

GIM文件按照四个目录结构进行存储。

并将GIM模型层级及模型层级的属性、GIM设备种类及设备属性打造成GIM模板数据库，用户将基于模板对当前移交项目进行层级分配和属性设置。

采用统一标准的坐标系、高程基准和数据格式

地理坐标系统采用 2000国家大地坐标系（CGCS2000），单位为“度，分，秒”，秒保留到小数点后3位。并支持在2种常用单位之间进行换算。

高程采用1985国家高程基准，单位为米，保留到小数点后2位。

数据格式满足 CHT 9015、CHT 9016、CHT 9017的相关要求。
