  • 配网设计软件(中望版本)

    产品概述

    配电设计软件以典型设计为基础,基于中望CAD进行二次开发,在保留中望CAD原有功能基础上扩展设计功能,包括标准设计数据库管理、工程图纸快速制图、工程材料自动计算、统计报表自动生成等。该软件在有效辅助设计人员贯彻执行典型设计标准同时提高了设计工作的效率和质量。

    1.1 产品用途

    1)简化数据结构,实现地区标准自主维护
            产品在“自动选型版”基础上,精简了数据结构和功能,物料配置方面采用“一杆一料”的理念,软件提供标准模板库,涵盖杆塔、变压器、开关、避雷器等配网线路设计所需设备模块;可根据地区数据标准,结合实际工程所需,导入所需设备及物料数据。

    2)测量数据导入成图,提升出图效率及点位准确度
            可将GPS采集的点位表单导入至设计软件,一键式生成对应走向的路径图,简化路径绘制形式,使输出路径与测量点位无缝匹配,同时提供重排杆号、杆塔移动、批量编辑设备属性等多种辅助功能,提升路径图出图准确性。

    3)精简材料匹配流程,模块、材料批量处理
            完成线路走向及杆上设备绘制后,可一键式为工程设备赋值,在提供单个设备材料编辑功能的基础上,提供批量增加、删除模块及材料的编辑功能,提升物料匹配效率。

    4)工程材料自动统计,提高统计效率、避免统计错误
            配电网规模庞大,且工程量大,传统工程设计工作方式下,人工根据图纸逐一核查统计工程材料,工作量大,时间长,而且容易导致人为差错。 借助本设计软件,不论是在首次图纸设计阶段,还是评审后的图纸修订阶段,完成绘图后,均可快速自动统计工程材料,同时确保统计结果的准确性,从而有效地提高设计工作的效率和质量。

    5)快速培养新的设计人员,补充设计人力资源
            本软件内置各类相关设计规范和设计标准,使配网设计工作更加规范化、标准化。使设计人员快速了解相关规范及设计知识,及时补充设计人力资源。

    1.2产品优势

      符合行业标准和规范,可扩展对本地标准和规范的支持;
            可快速建立地区一杆一料标准库,符合地区选材标准,降低工程造价;
            已具有众多实际用户,经受了各种考验,满足绝大多数条件下的配网设计要求;
            功能操作较简单,易学易用,符合设计人员的工作习惯;
            图数一体化,制图快、统计准、报表多,且运行稳定、结果可靠;
            安装方便、对PC机无特殊硬件和环境性要求。

    第二章 产品功能介绍

    本产品主要由“线路平面图设计”、“线路断面图设计”、“线路设计优化”、“材料统计输出”、“设计物料管理”五个功能模块组成。

    2.1 “线路平面图设计”模块

    设计人员可以通过该模块提供的功能,完成线路路径图的设计绘图,并能够处理工程线路的新建、拆除、改建、并架及入地等情况。可利用采集的坐标数据自动生成线路图形,也可根据转角、档距信息绘制图形。同时,可借助重排杆号、按档距插杆、设置材料等线路设计优化功能,对线路图形及设备参数进行必要的调整,快速完成线路设计图。

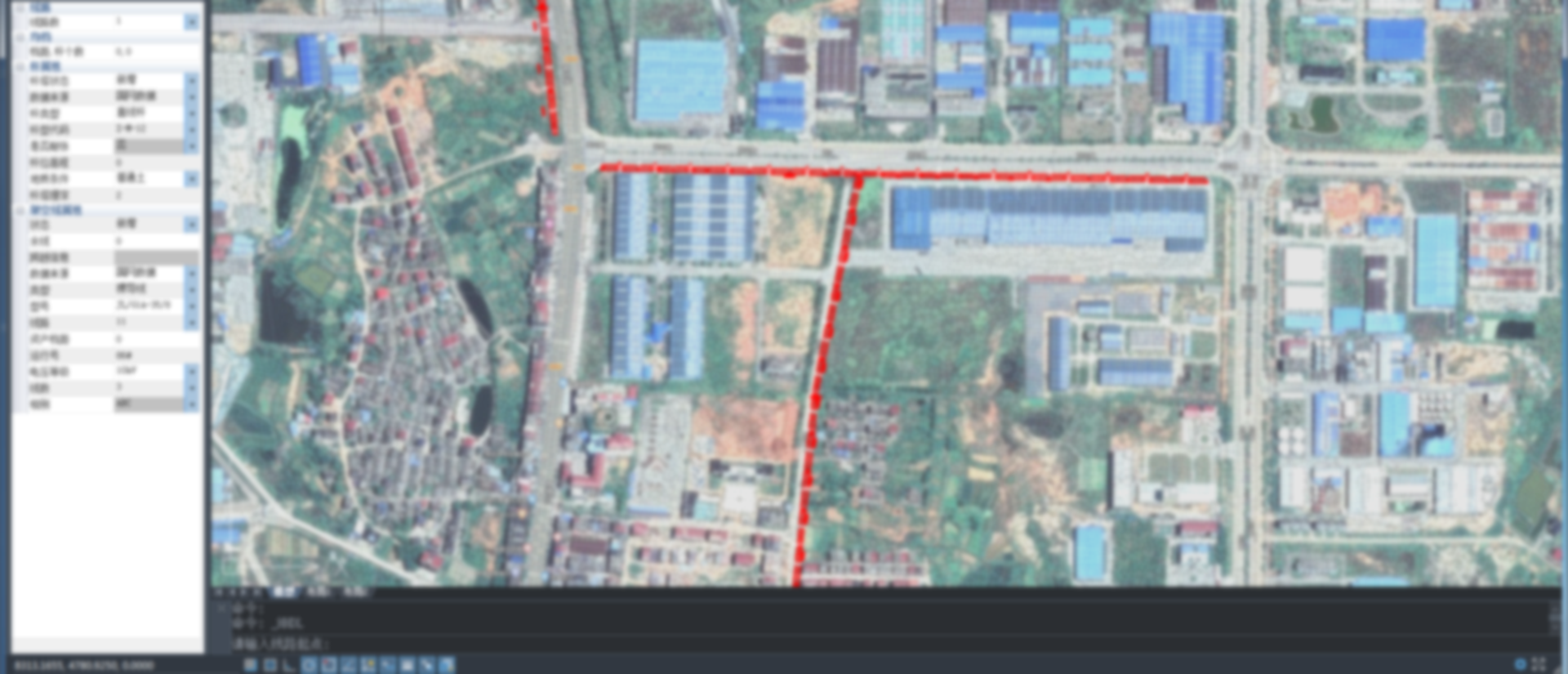

    线路路径图

    2.2 “线路断面图设计”模块

    该功能模块可对GPS、全站仪等勘测仪器输出的测绘数据进行分析处理,生成地形断面图,继而通过排杆立塔功能结合设计优化模块完成线路平断面图设计;亦可根据已生成平断面设计图生成其对应的路径图,其路径走向及各桩位信息均与平断面图数据保持一致。

    测绘数据导入

    线路平断面图

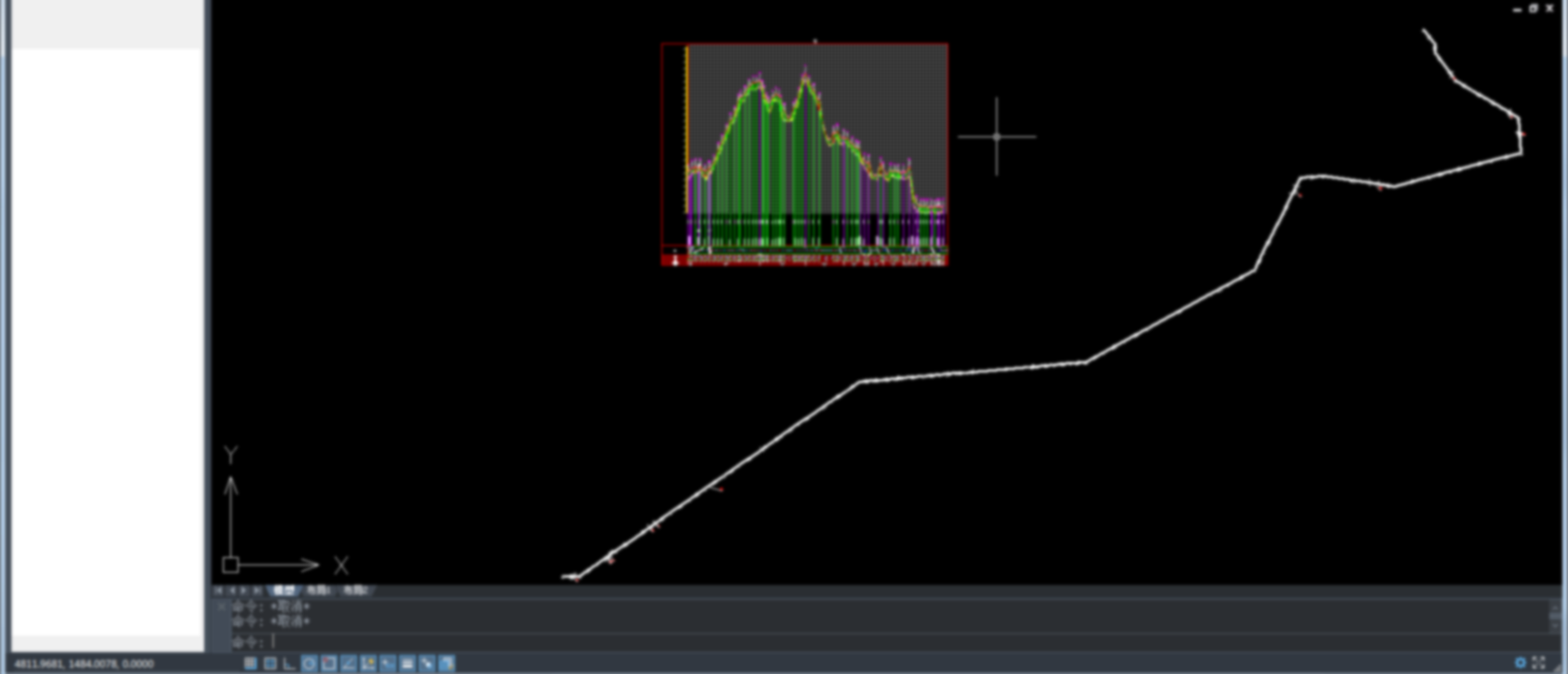

    平断面图生成路径图

    2.3 “线路设计优化”模块

    设计人员通过线路设计优化模块在平面图上进行杆号排布、杆位升降、插入杆塔、移动杆塔及删除杆塔等杆位调整;亦可进行交叉跨越物绘制、编辑及杆塔排布验证校核等操作,最终形成设计成果图。

    杆塔优化

    2.4 “材料统计输出”模块

    软件在成图后,通过配置默认材料模块及设置材料模块对各设备实体进行材料赋值,继而通过材料统计输出模块生成多种材料统计报表,包括:综合统计(材料清册、模块统计、杆号统计)、杆位明细表、杆塔材料明细表及电缆路径明细表等报表,能够满足施工单位施工的工程所需,报表均可导出为Excel格式文件或者直接插入到CAD图纸文件中。

    设置材料

    综合统计

    杆位明细表

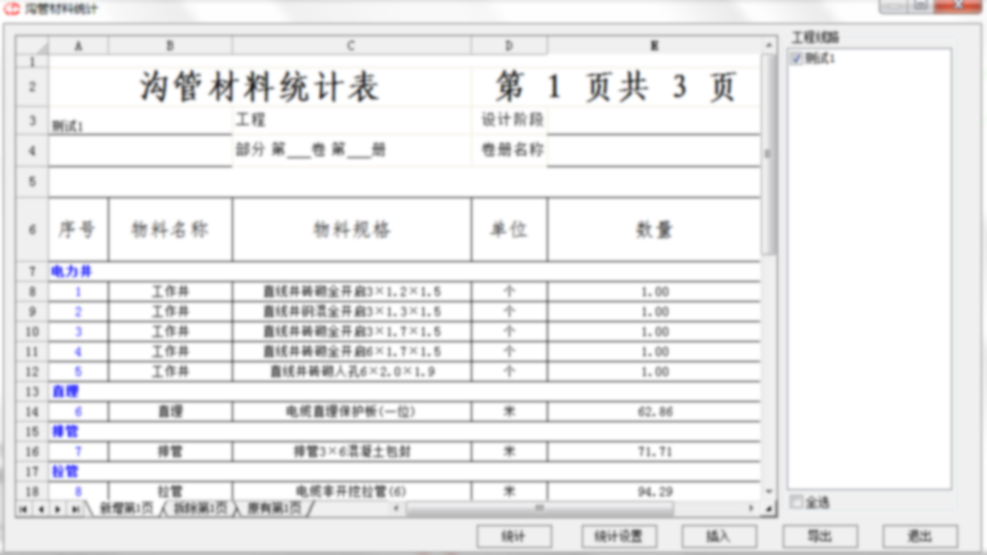

    沟管材料统计表

    2.5 “设计物料管理”模块

    软件支持用户自主维护地区数据标准,可通过“数据导入”模块功能,结合地区工程所需的杆塔、变压器、开关等杆上设备及拉线等支撑设备数据完善数据库,确保设计功能模块调用设备材料的准确性;同时,“切换数据库”及“导入数据库”功能可满足根据不同地区物料需求进行数据库的导入和切换需求;

    标准物资材料管理

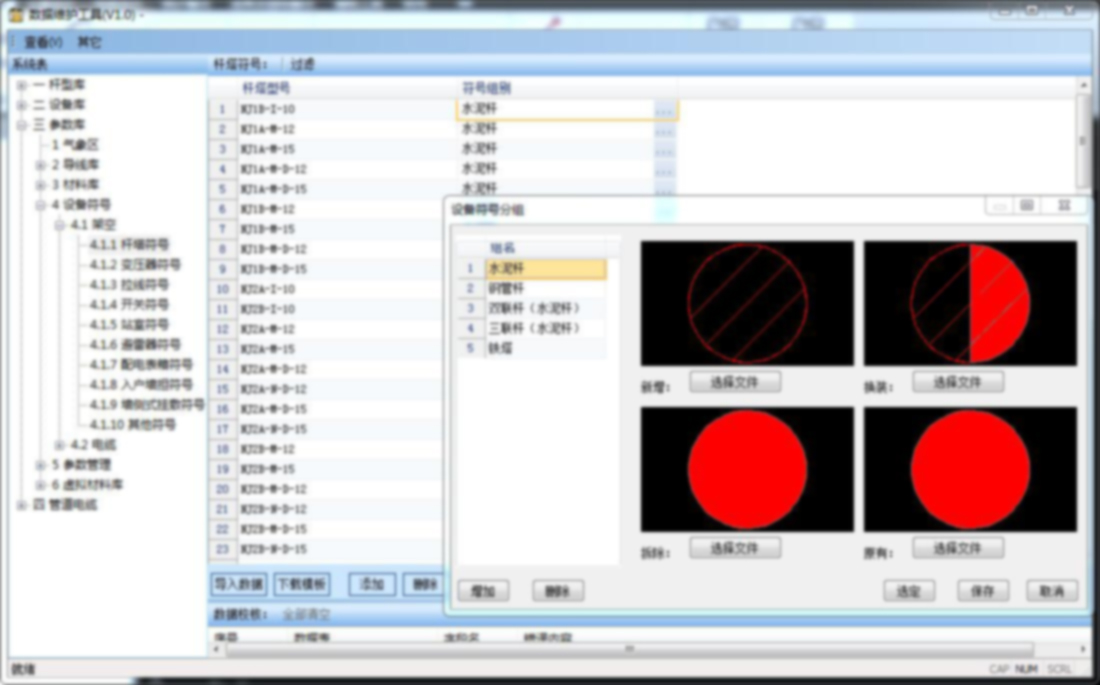

    标准设备图符管理
