铁塔内力分析计算系统——自立式铁塔结构分析

产品概述

用于各式自立式角钢、钢管及混合铁塔线性空间桁架的受力分析、杆件选材及校验，支持特高压铁塔结构分析。凭借铁塔建模的便捷性与设计计算的准确性，该系统广泛应用于各类交直流工程设计一线。

系统基于客户易用性及设计流程优化等需求，持续优化交互界面与计算效率。系统支持快速建立铁塔模型，支持快速修改任意塔段布材，支持多核心计算，支持常见的连接件计算，提供结构附加计算的一系列功能，包括杆件块剪、地震荷载、微风振动、模态分析计算风振系数等。

产品特点

• 拥有丰富的模型建立、修改功能，可在铁塔立体模型上交互编辑，直观地修改塔结构，添加、删除节点和杆件。
• 系统具有多塔高多接腿长短腿自动轮换分析、人重计算、塔脚板计算、法兰计算、基础作用力汇总、双角钢梁计算、埃菲尔效应计算等功能；其中多呼高铁塔多接腿轮换迭代的快速内力分析，采用了多线程有限元算法，可显著提升铁塔设计计算效率。
• 采用节点平衡法优选或验算辅助材，也可对斜材承载力进行校验。
• 提供多种铁塔风振系数βz算法，支持模态分析计算铁塔各节间风振系数。
• 支持线性和非线性分析，支持桁、梁单元的强度计算；可准确计算欧拉梁单元构件的弯矩和强度。
• 支持多种连接件的设计和校验，如挂线板、挂线角钢、塔脚板、法兰等。
• 基础作用力计算符合最新规范要求，可同时计算设计值和标准值基础作用力，并提供多种归并样式。
• 可自动输出铁塔司令图，图纸详细标明杆件节点号、杆件规格、连接螺栓数量、螺栓规格、杆件应力等信息；同时支持输出塔重表、材料表、校验塔型的杆件规格替换表等。

主要功能

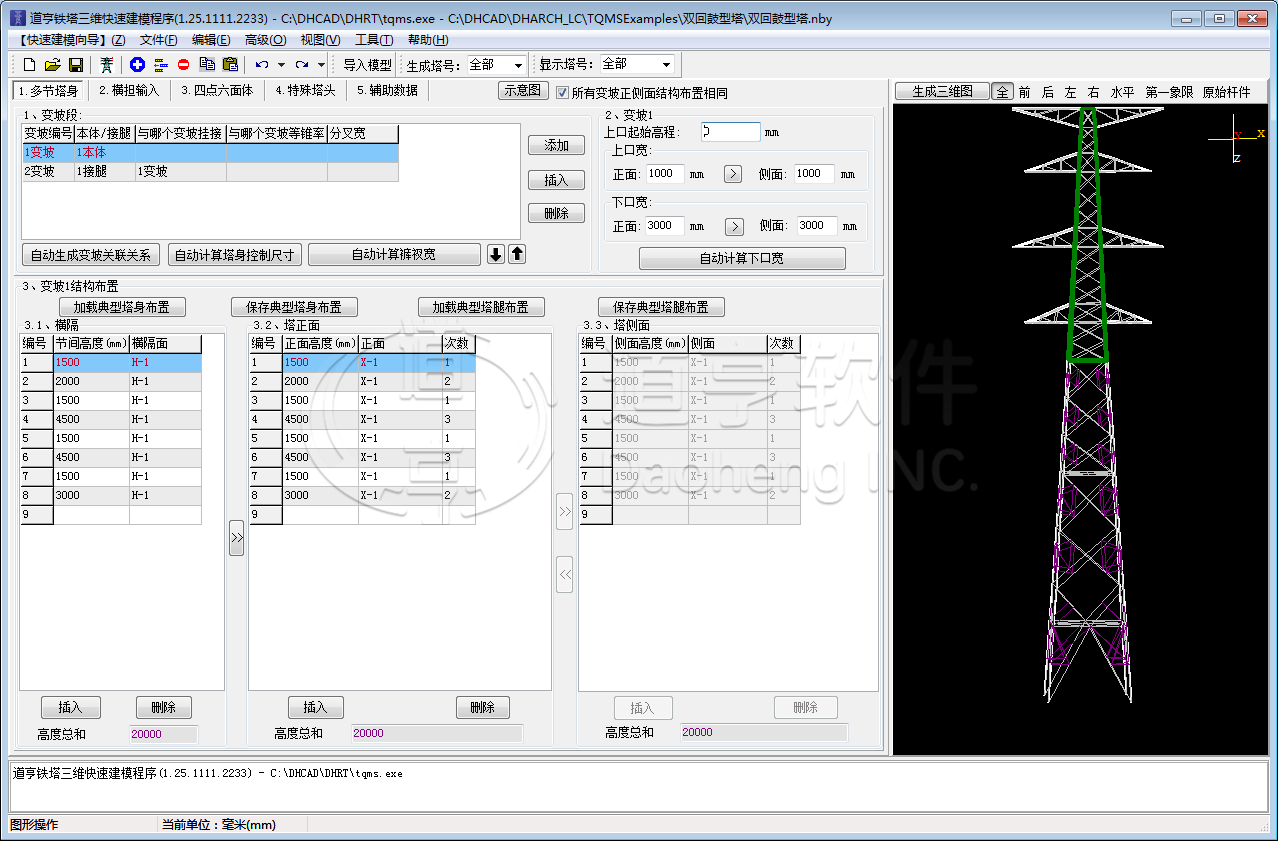

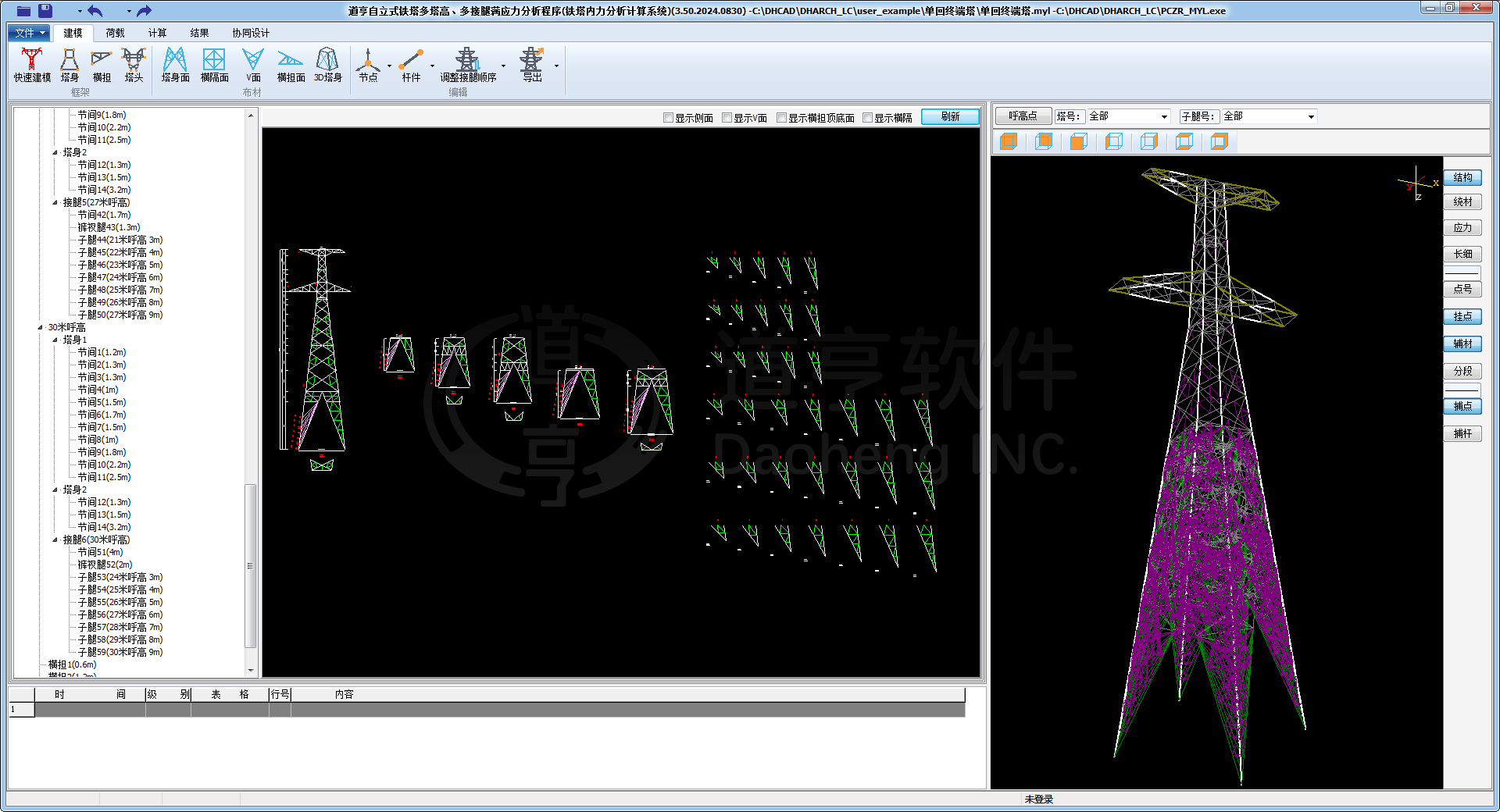

1. “积木式”快速建模

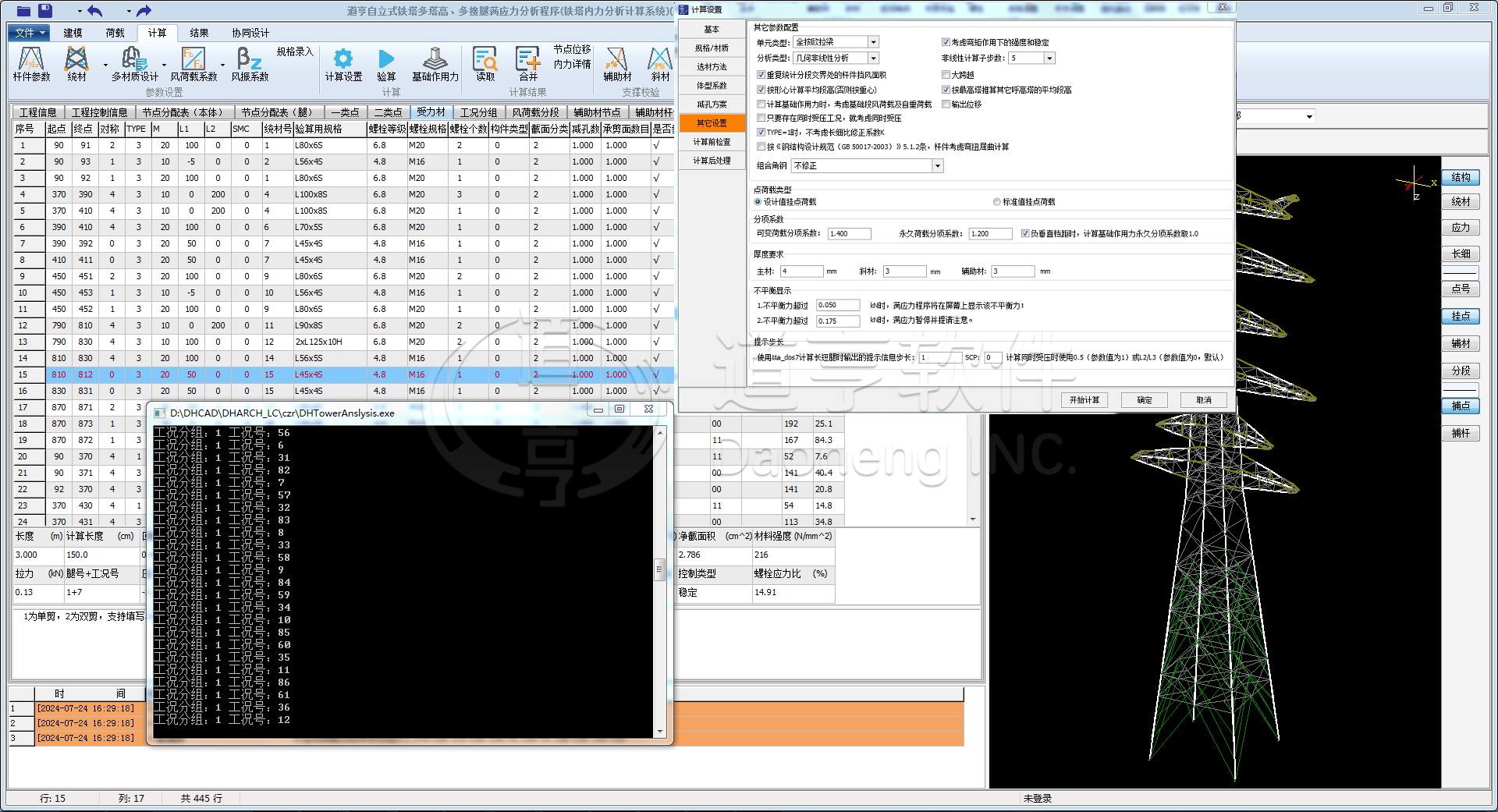

2.铁塔有限元分析

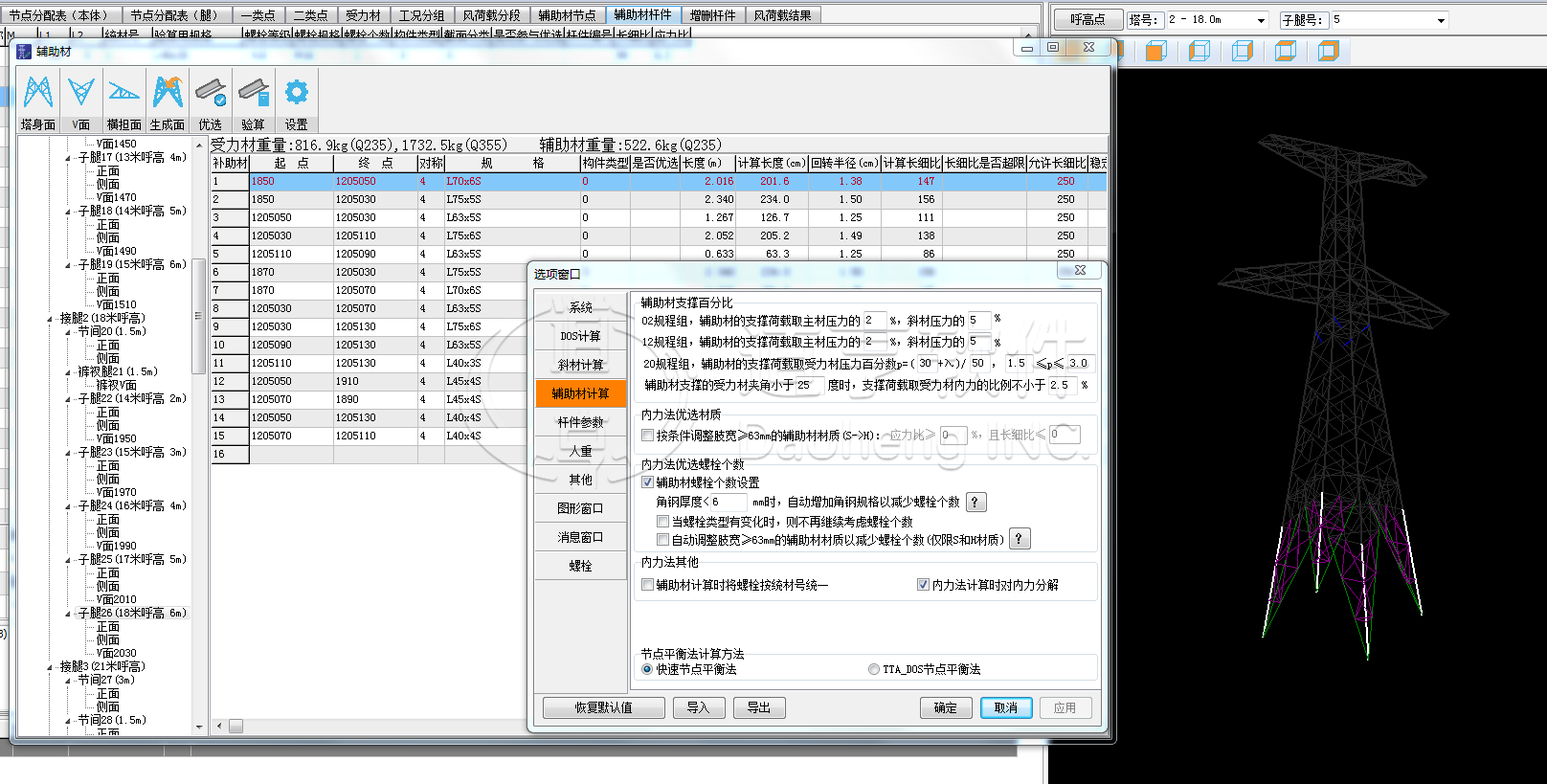

3.节点平衡法计算辅助材内力

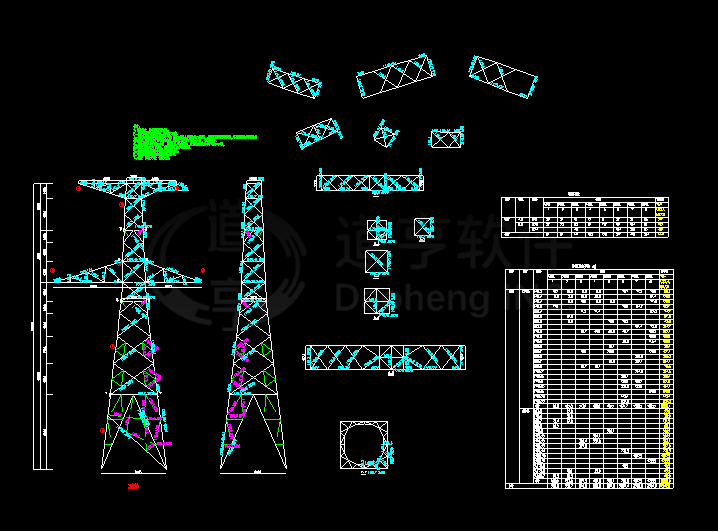

4.输出铁塔司令图

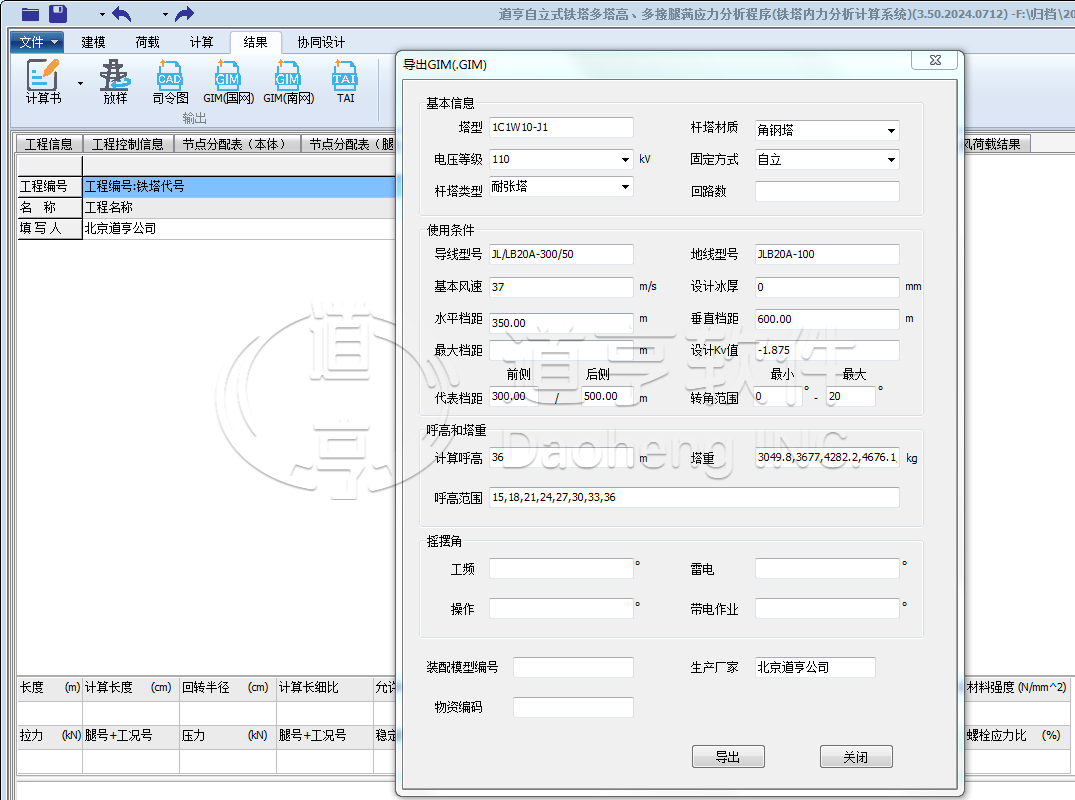

5.导出.gim移交模型
