TwSolid铁塔三维实体放样系统

产品概述

用于支撑电力设计企业、杆塔生产厂家实现高效准确的铁塔三维实体放样。

产品特点

• 系统集钢管塔、角钢塔、混合塔、横梁、变电构架的三维放样绘图功能于一身，可完全参数化创建铁塔模型，实现了整体关联和灵活多变的三维动态效果。
• 系统支持自动检测碰撞，自动计算切角尺寸，智能计算正负头，自动判断角钢切角边距、螺孔轧制边距。
• 可一键生成材料表、工艺卡、样板、组焊图、装配图、NC数据、杆塔结构图。
• 可导出用于三维数字化移交的各类格式（.gim/ .dxf/ .nv/ .stl/ .x/ .3ds）模型文件，完全真实展现铁塔模型。
• 可与道亨铁塔内力分析计算系统、铁塔绘图程序数据共享，能够快速生成满足国网、南网三维设计规范要求的产品模型。

主要功能

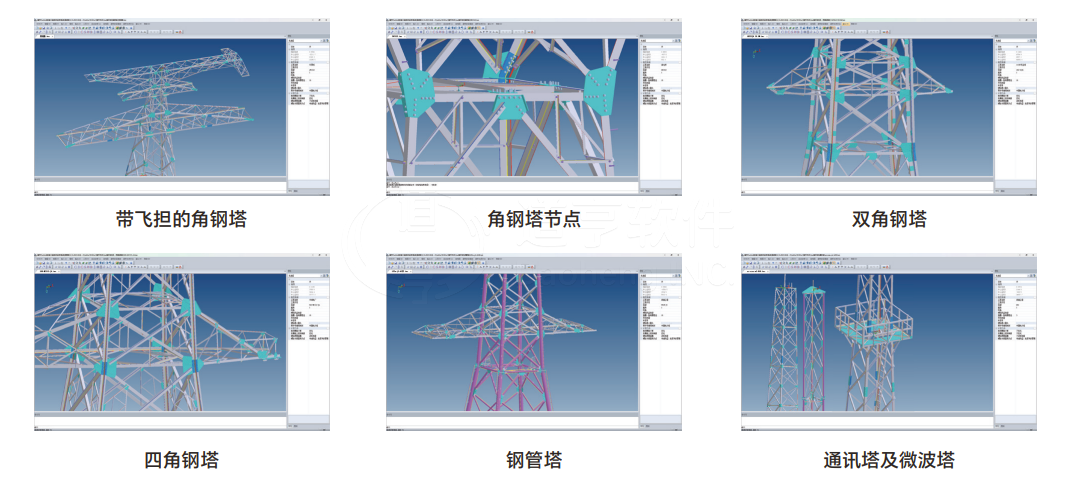

(1)支持角钢塔、双拼角钢塔、四拼角钢塔、钢管塔、钢管角钢混合塔放样。

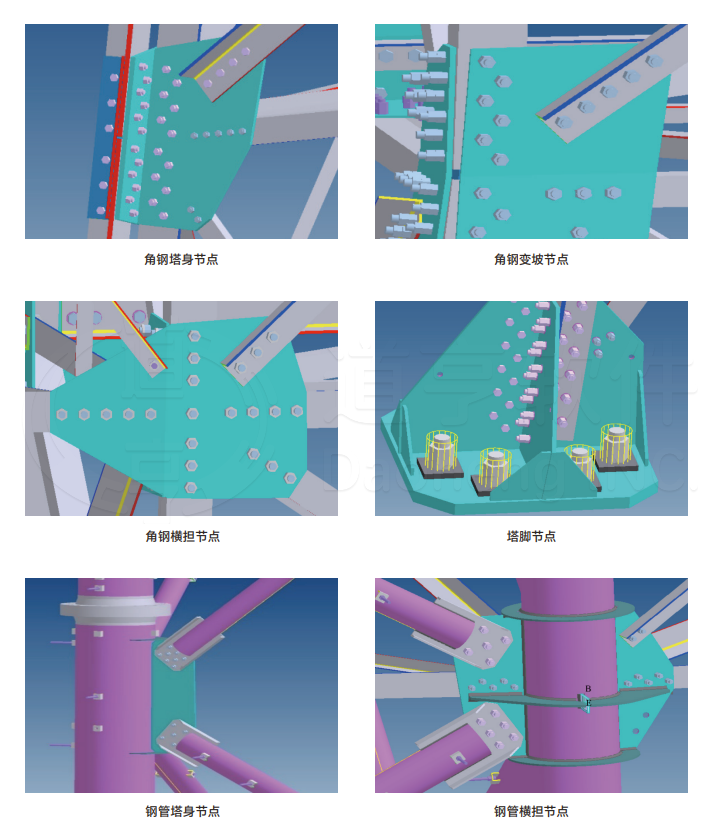

(2)支持多种形式的节点连接。

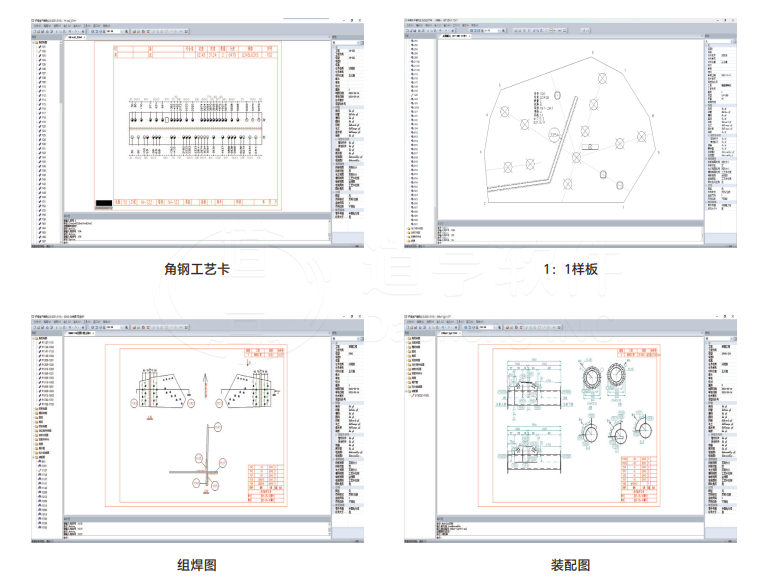

(3)支持输出厂家生产需要的工艺卡、样板、组焊图、装配图、模具角钢、机床 NC文件。

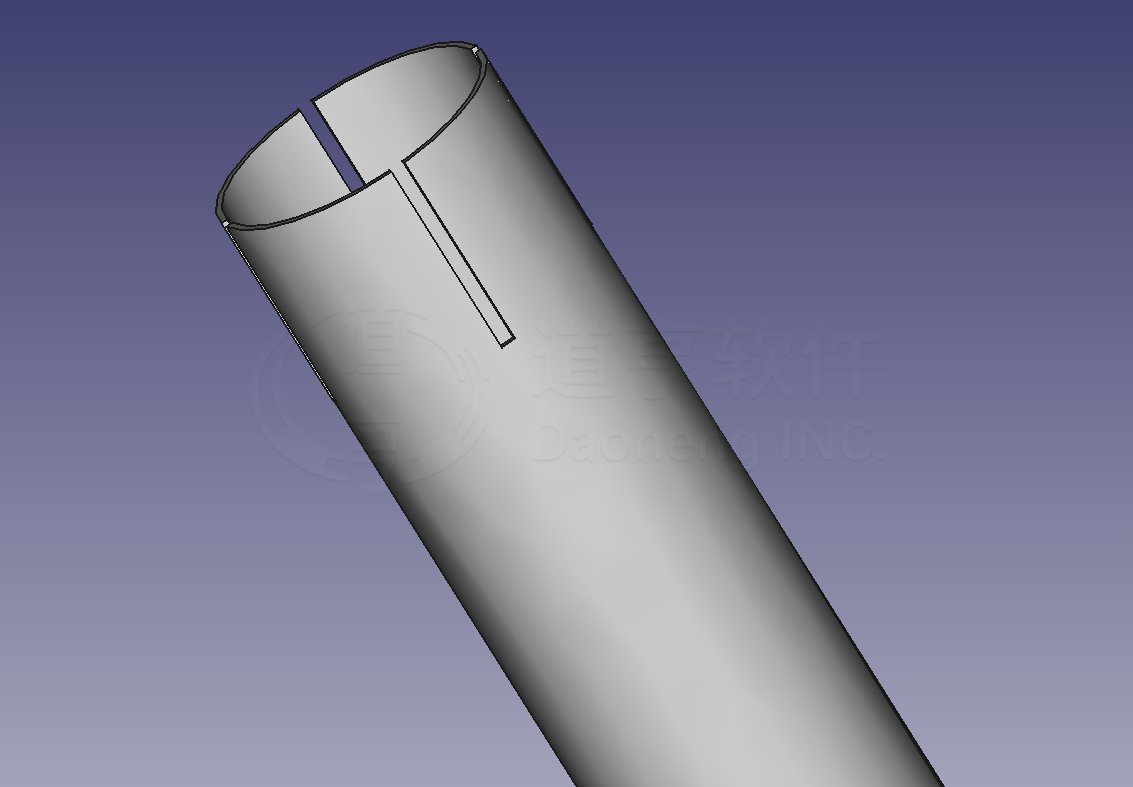

(4)支持输出钢管激光切割IGS

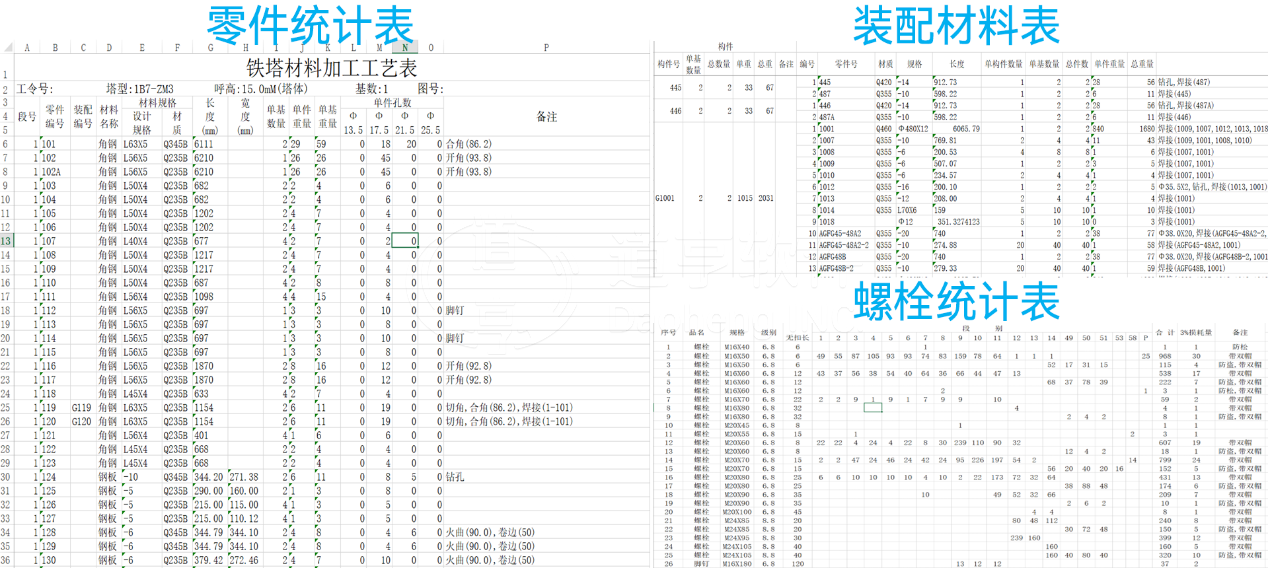

(5)支持输出零件材料表、装配材料表、螺栓统计表等报表，也可根据企业要求定制图表。
