SLW3D架空输电线路三维设计系统

产品概述

广泛应用于各类交直流输电工程的国产正向设计软件，基于自主研发的二三维图形引擎（DH3D/DH2D）和算法库（DHAlgorithm），真实还原输电线路三维场景，利用地形拟合技术解决施工图设计阶段地形数据精度问题；能够准确计算导地线、绝缘子及金具的受力和空间姿态，进行严密的三维电气校核。

系统基于多源地理数据、矢量参数模型构建送电线路走廊三维仿真场景，以此为基础提供输电线路电气设计的相关功能，包括杆塔排位、三维空间距离量测、电气校验、通道清理、成果输出等功能。三维空间场景解决了二维图纸中对空间距离描述的局限性，提供交叉换相设计、分歧设计、T接设计、地线一分二线设计等功能，满足用户精细化复杂线路设计的需求，有效提高了设计精度。系统所包括的设计功能够应对可研、初设、施工图、竣工图不同阶段的设计深度要求。

产品特点

• 自主研发的数字地球及二三维图形引擎。
• 强大的参数化建模及几何建模能力。
• 高度匹配最新标准规范，内置丰富的杆塔、金具及绝缘子模型库，涵盖国网典设、南网典设。
• 多专业协同设计，二三维实时成图。
• SLW3D/SLW2D及全系列产品成果数据贯通。
• 依托柔性悬链线方程，采用有限元计算、电磁暂态计算等方法，实现全线路电气参数及不平衡度的精准计算。
• 面向造价-评审-施工-运维等业务阶段，提供全过程数字化成果共享。
• 海量工程一线成功应用，支持复杂工况下多类型交直流输电工程新建、改造扩容项目。

主要功能

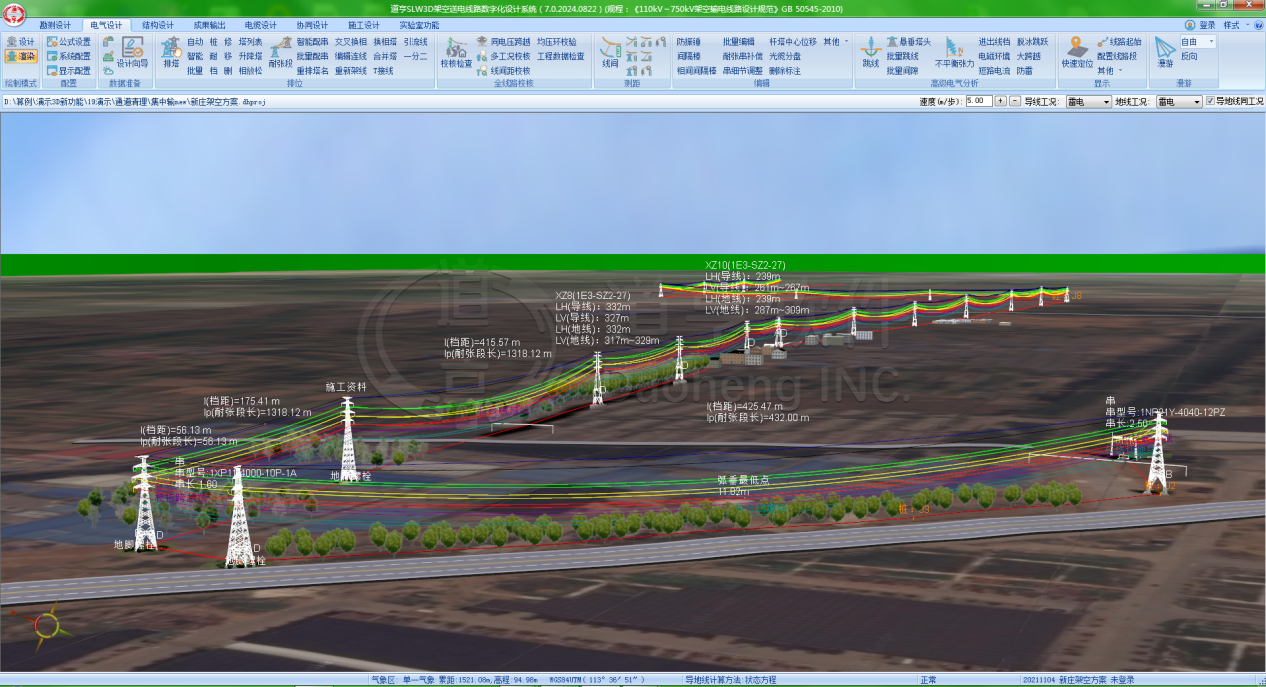

1.提供多源数据融合的施工图级工程场景

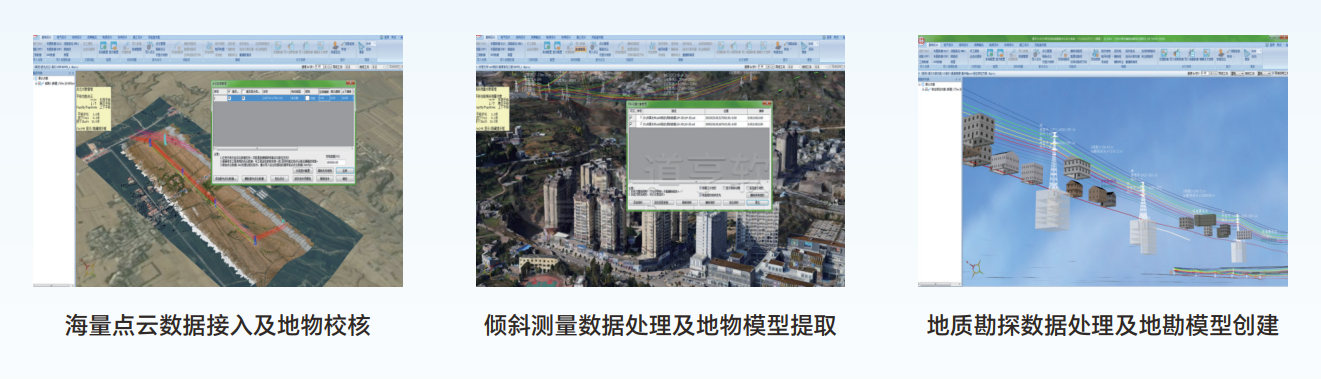

支持卫片、航片、激光点云、倾斜摄影、地质勘探等多种数据。可导入道亨三维数字地球平台生成的路径成果，生成线路三维场景数据；也可以根据ORG格式二维平断面图自动生成条带状线路走廊三维场景数据，数据精度达施工图级别。基于多源数据生成的空间模型，可以开展地物提取、校核及空间量测工作。

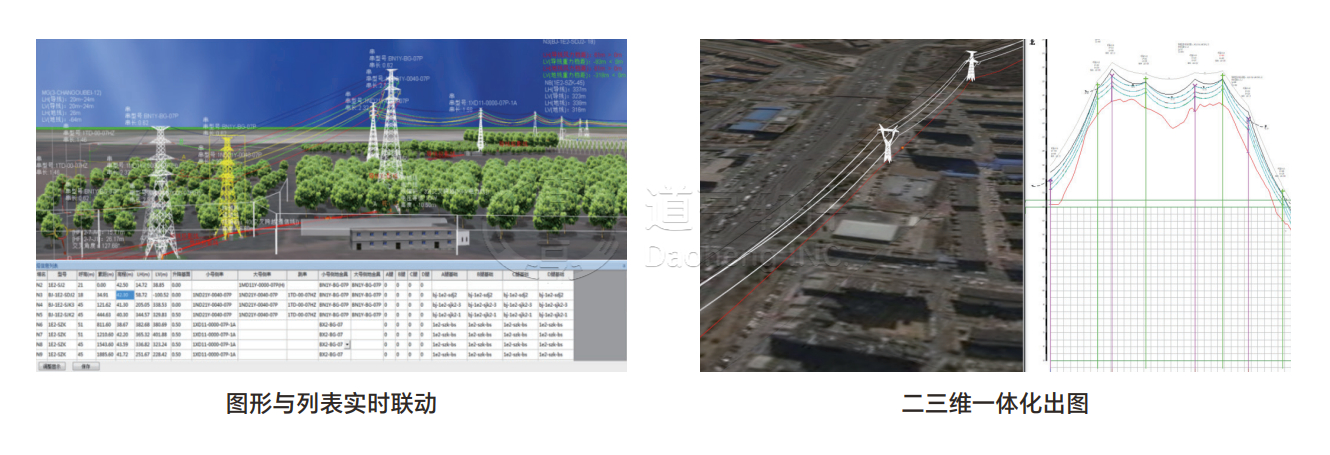

2.二三维联动设计

与SLW2D线路排位系统接口，拥有统一电气计算库、工程数据库，设计向导、杆塔排位等操作方式也保持一致，便于二三维一体化设计及实时出图。

实现图形和列表快速联动定位，支持修改塔型号、塔呼高，串型号、地金具型号、基础型号，塔配腿等，且列表修改与图形同步。

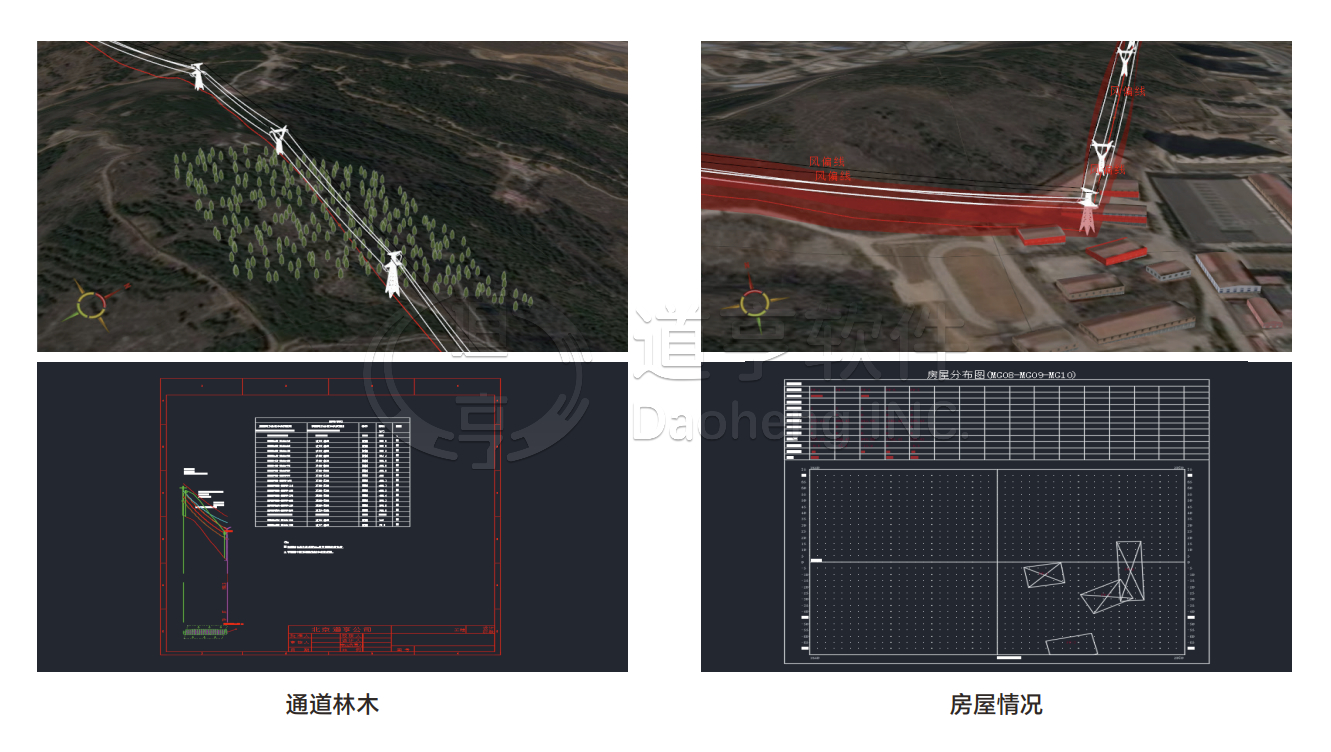

3.通道清理

支持对线路保护通道内拆迁房屋、林木跨越的调查进行统计，支持未立塔拆房统计，通过三维线路标注及快速统计，帮助设计人员准确掌握通道情况。

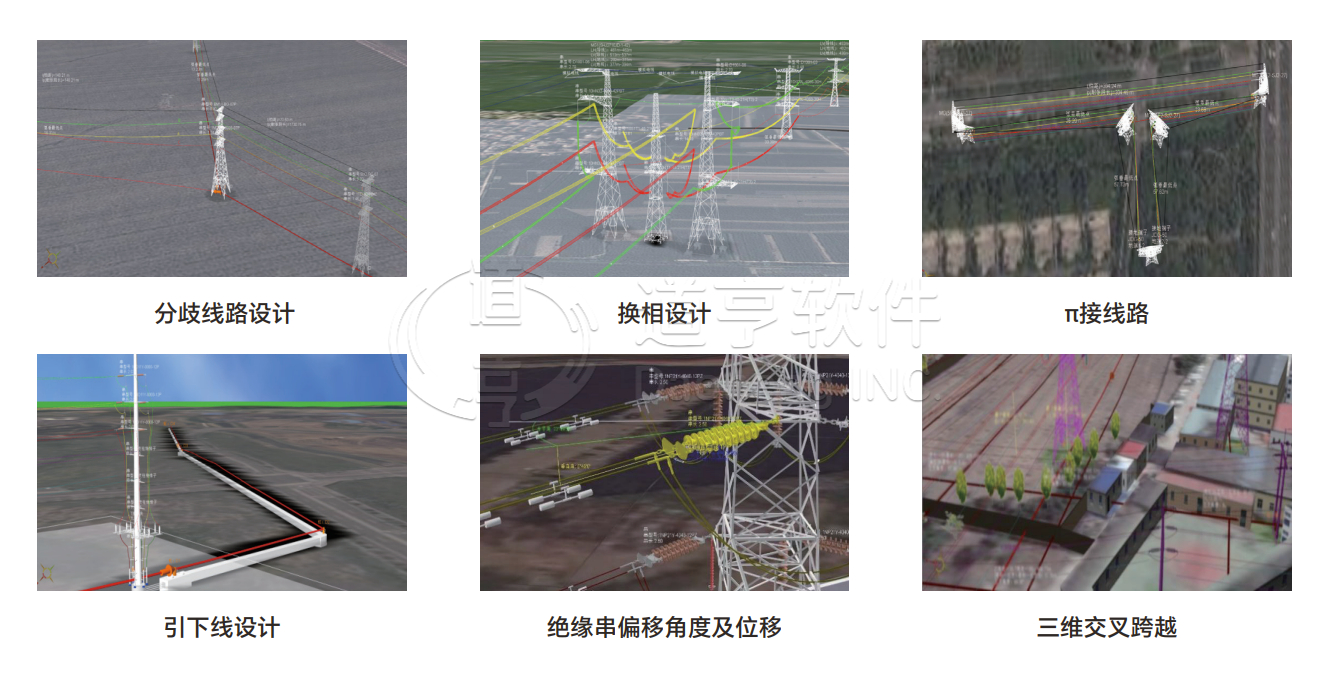

4.线路精细化设计

根据杆塔模型挂点位置及串模型生成三维空间悬链线模型，精确还原线路真实场景；支持分歧、换相、π接、接地引流等，支持间隔棒、防振锤、引流线精细化设计。

支持多气象条件、多工况、多导地线型号、多分裂等情况，根据所选工况自动计算全线路导地线空间悬链线，可查看绝缘串的偏转角度及位移。

支持交叉换相、三维交叉跨越、调整不等长横担杆塔的转角方向、进出线档按相放松等传统二维平断面无法解决的问题。

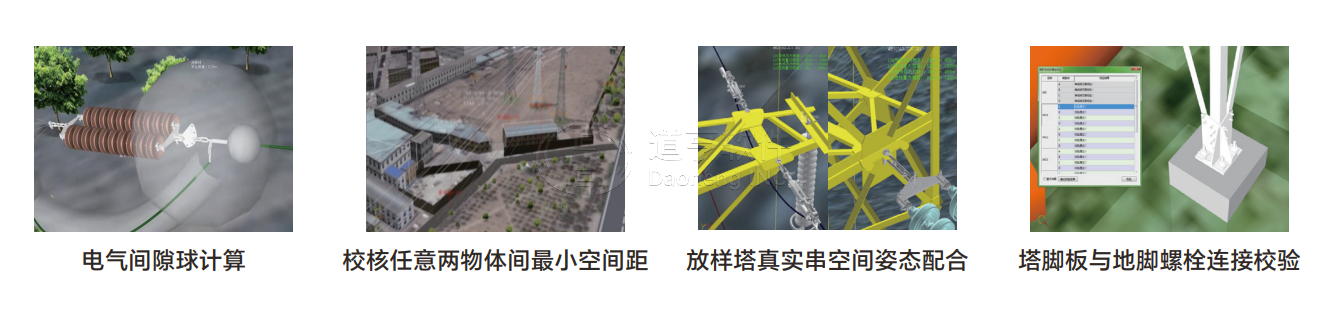

5.丰富的间隙校核功能

利用高精度模型和精确模拟算法，提供耐张串空间姿态准确计算、全线路电气间隙球计算、挂线板与金具连接校验、塔脚板与地脚螺栓连接校验等功能；基于状态方程和力学平衡两种算法，精确计算由于线路转角、横担长度、横担宽度等引起的悬垂串偏角，为精确调整中心桩位移提供计算依据。

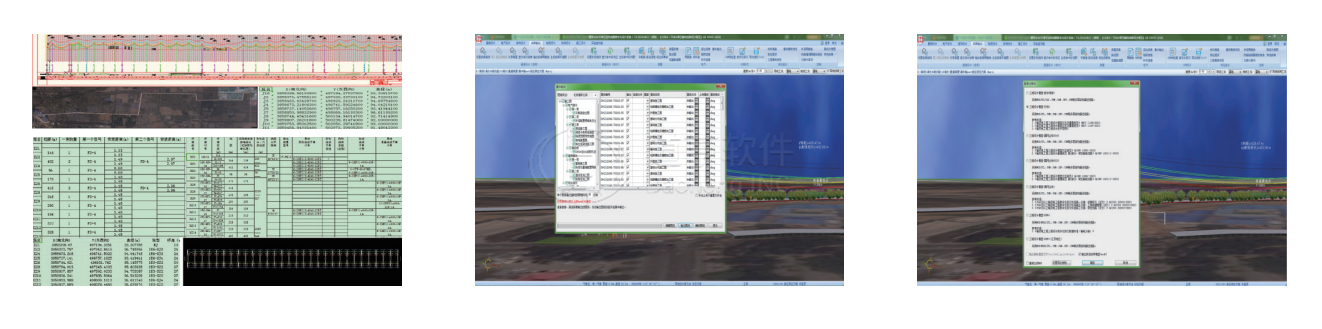

6.成果输出

根据设计数据，可快速输出平断面图、路径图、桩位成果表等勘测成果。

输出杆塔明细表，塔位成果表、相序图、防振锤间隔棒安装距离等设计成果。

支持集中输出，根据设计数据一键生成全部专业的图纸计算书，并按成果卷册归档，满足.gim数据移交要求。

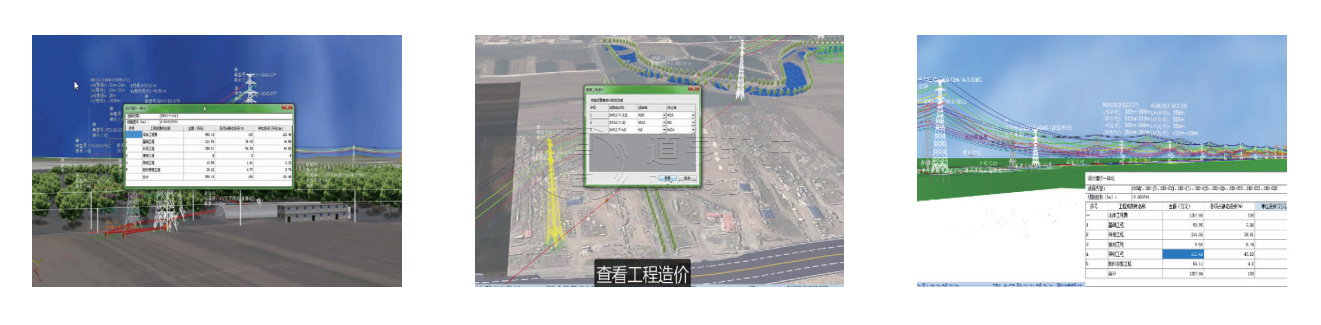

7.设计造价一体化

以“设计技经一体化”的理念，与道亨技经软件打通数据接口，提升数据交互准确性，方便设计人员优化工程设计方案。

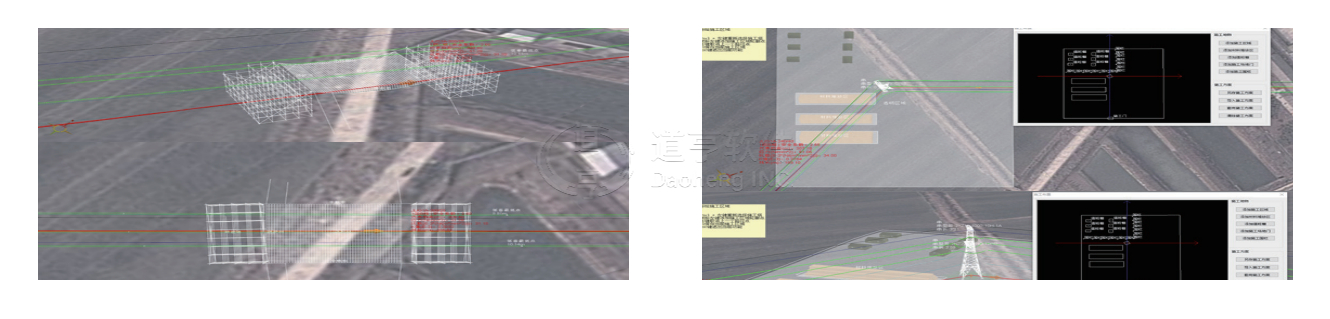

8.施工方案辅助规划

施工方案辅助规划，支持场地布置、大运小运、牵张放线、跨越施工等施工方案的辅助设计，设计结果可以用于工程量统计。
