配网设计软件自动选型版

产品概述

配网设计软件“自动选型版”：以典型设计为依据，建立典型设计数据库。典设数据库由采购单位统一发布，客户端自动同步。不允许个人变更典设数据库，因此非标准设备及物料无法进入系统。通过软件选用的设备及物料，均来自典设数据库，确保设计成果符合典型设计要求，从而有力地贯彻和执行典型设计规范。产品针对配网线路设计的特点，为设计人员提供从工程管控到成果交付的全流程解决方案：

主要功能

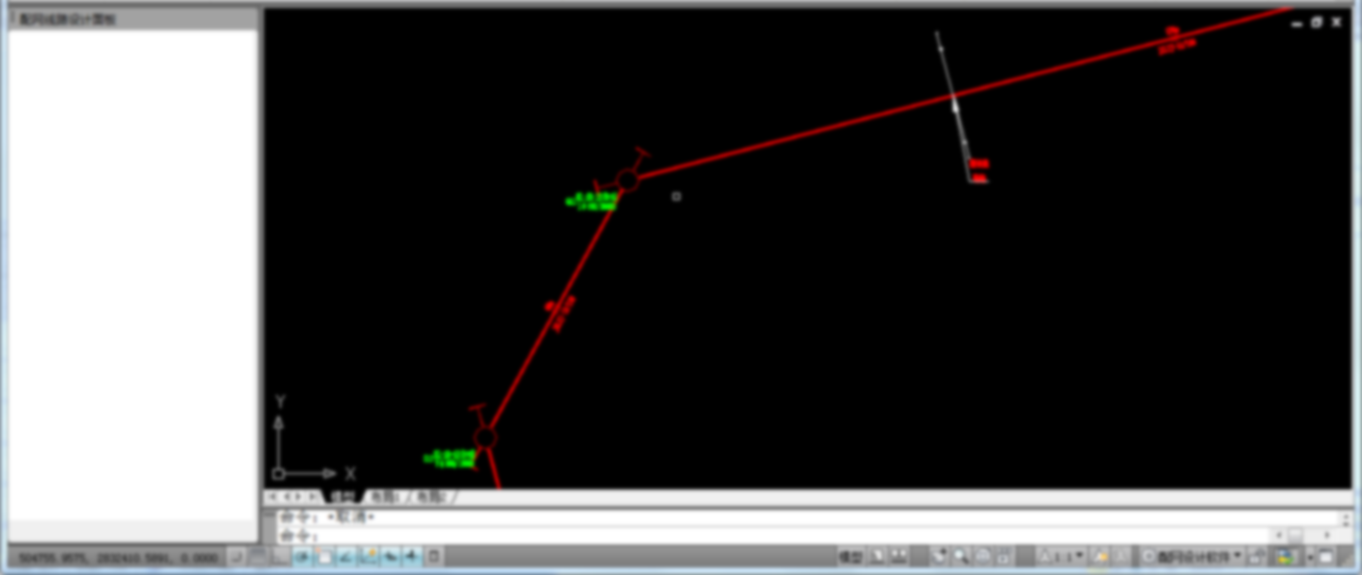

架空线路、柱上电气设备、支撑设备及地物跨越物绘制

按需定制各电压等级、状态的杆塔、柱上设备、电力井、电缆头等设备图符样式及线型标识符

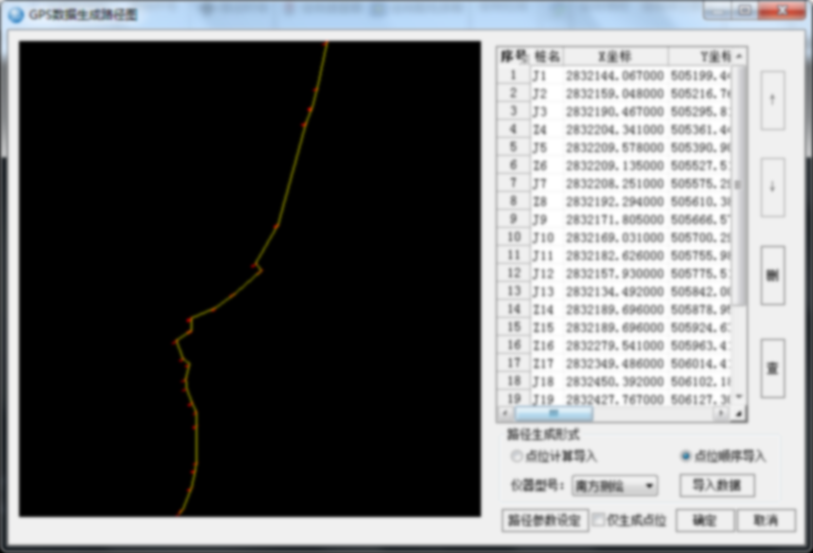

支持导入GPS测量数据生成路径图

横担、绝缘子串、拉线等设备模块自动选型

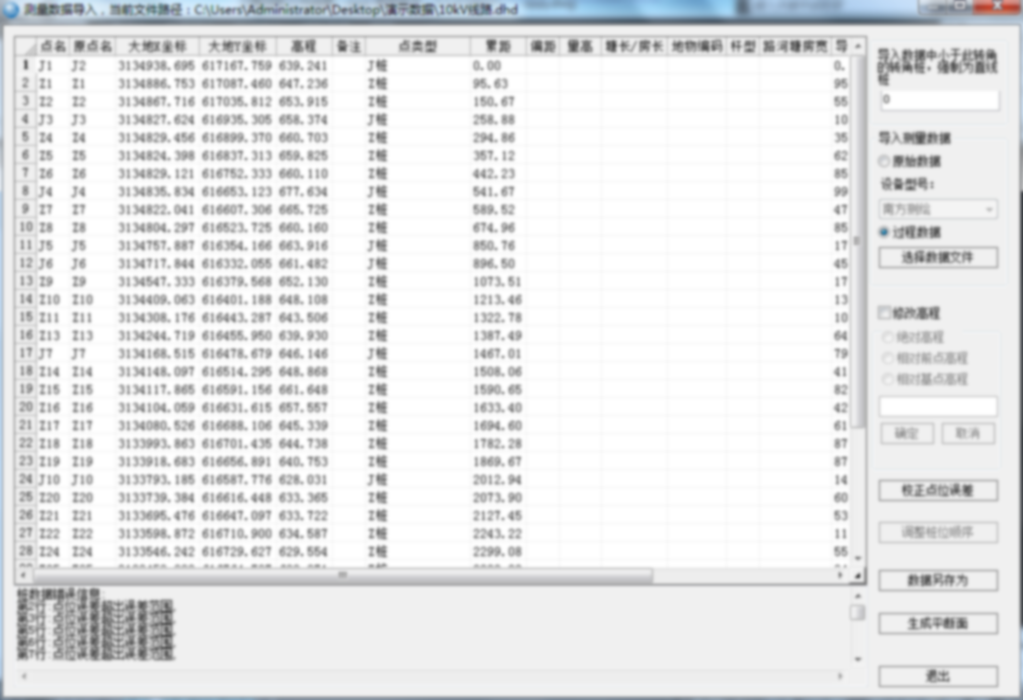

支持导入GPS、全站仪等勘测设备的测量数据生成平断面图

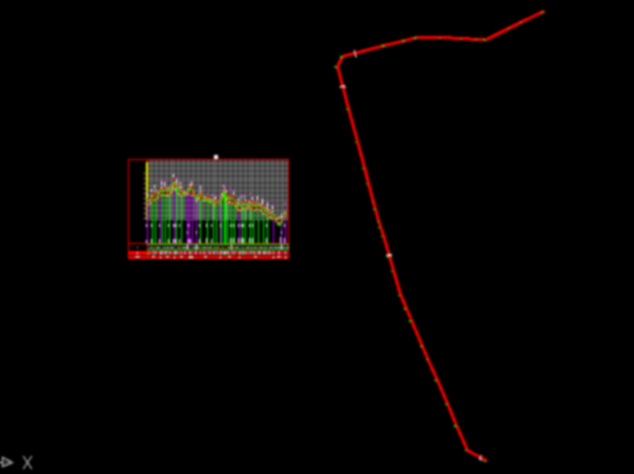

可由平断面图直接生成路径图

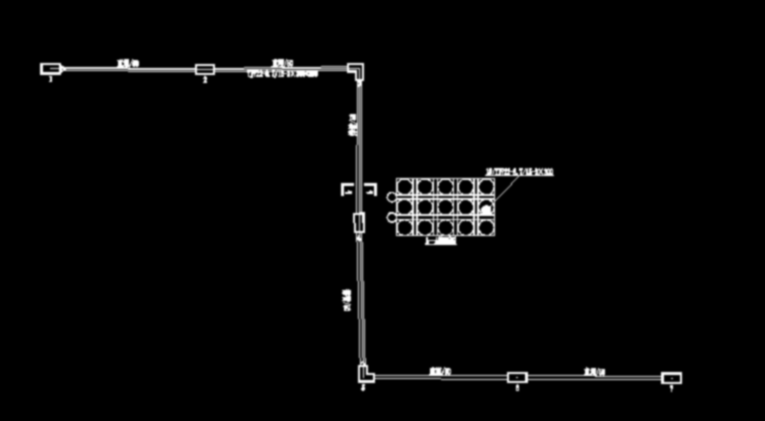

电缆路径、土建管沟路径设计,管道截面剖切

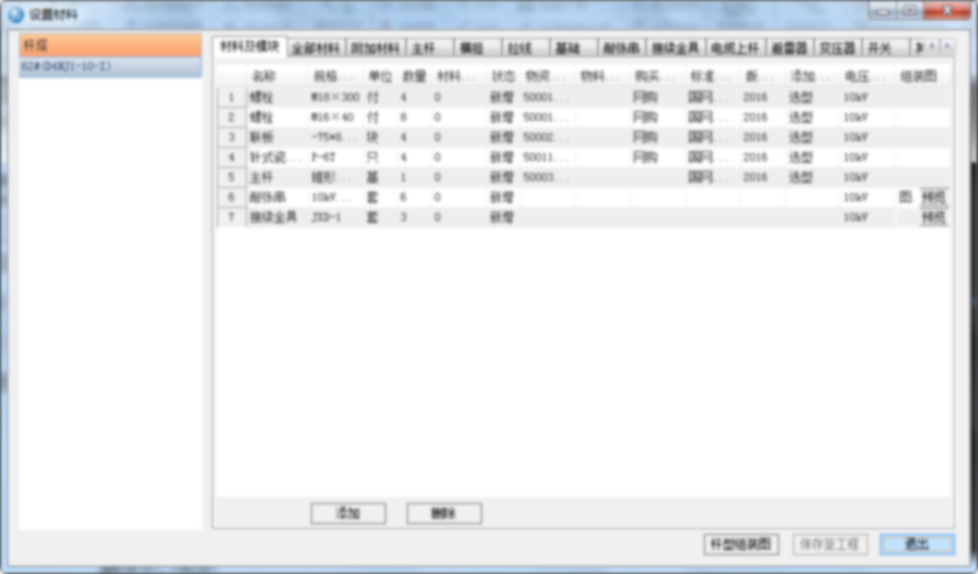

物料管理模块化，能够整体更换设备或单独调整设备中指定物料

批量增加、删除设备或物料，提高物料编辑效率

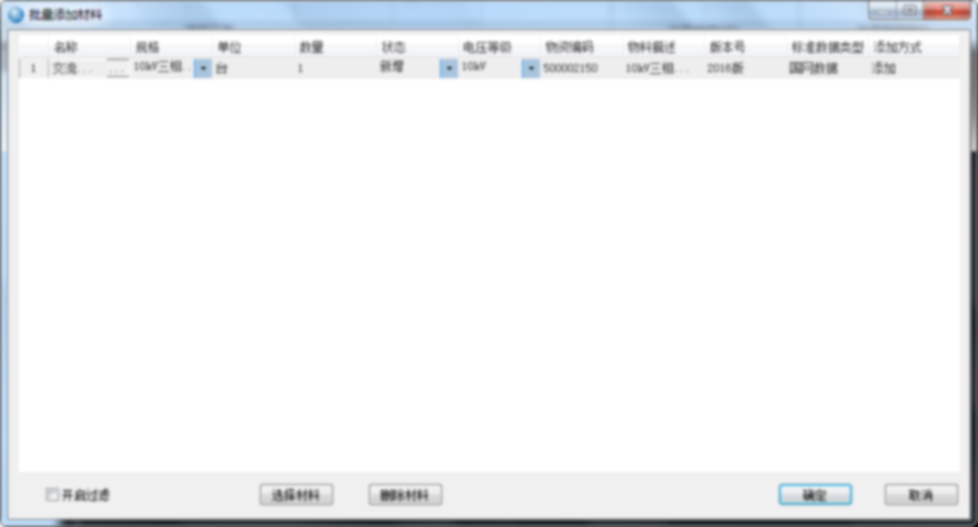

批量添加/删除材料

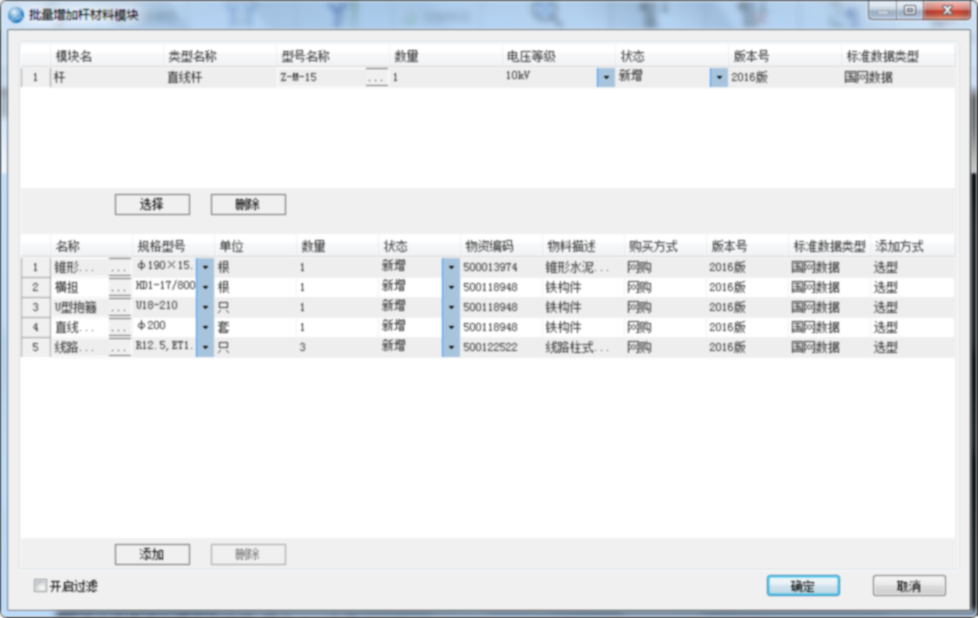

批量添加/删除模块

一键式输出材料清册、模块统计、杆位明细表及应力弧垂表等多种统计报表

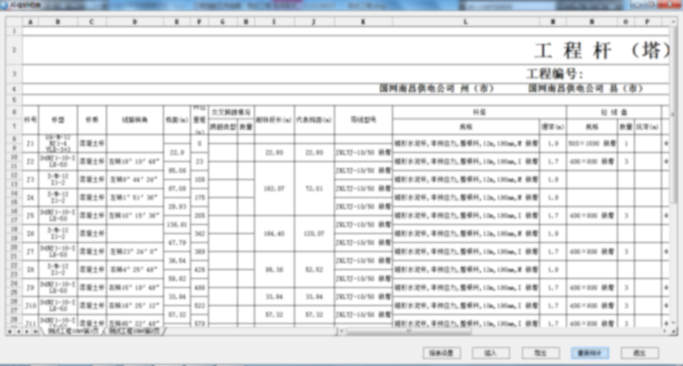

杆位明细表

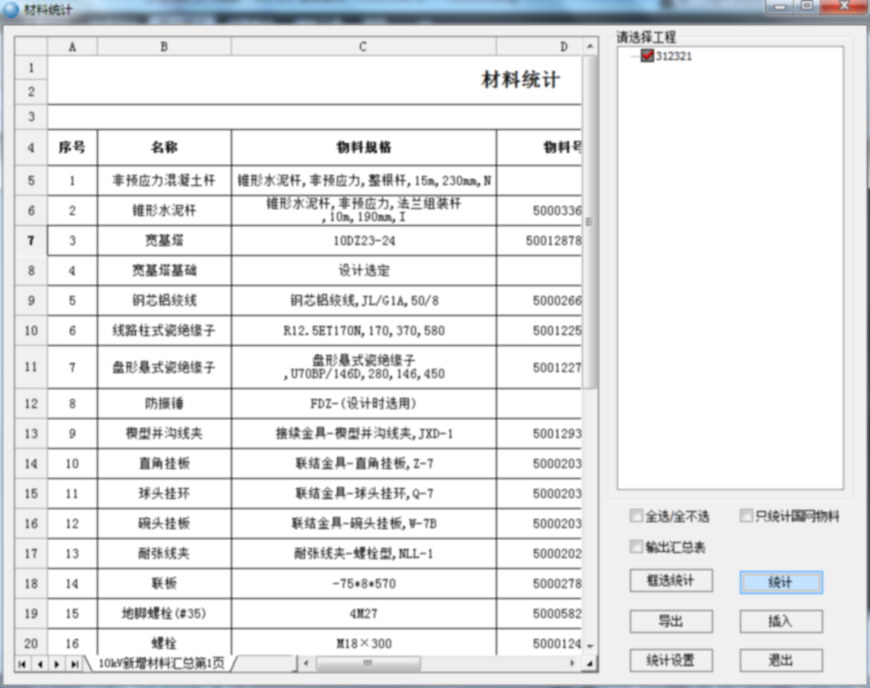

材料汇总表

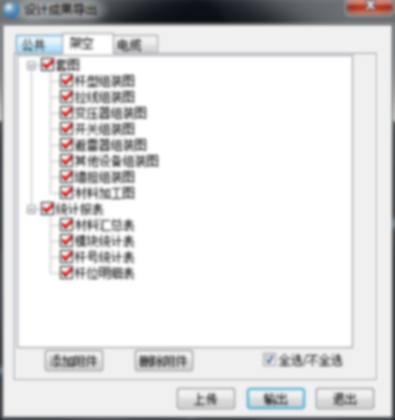

设计成果多样式输出，符合设计审查所需

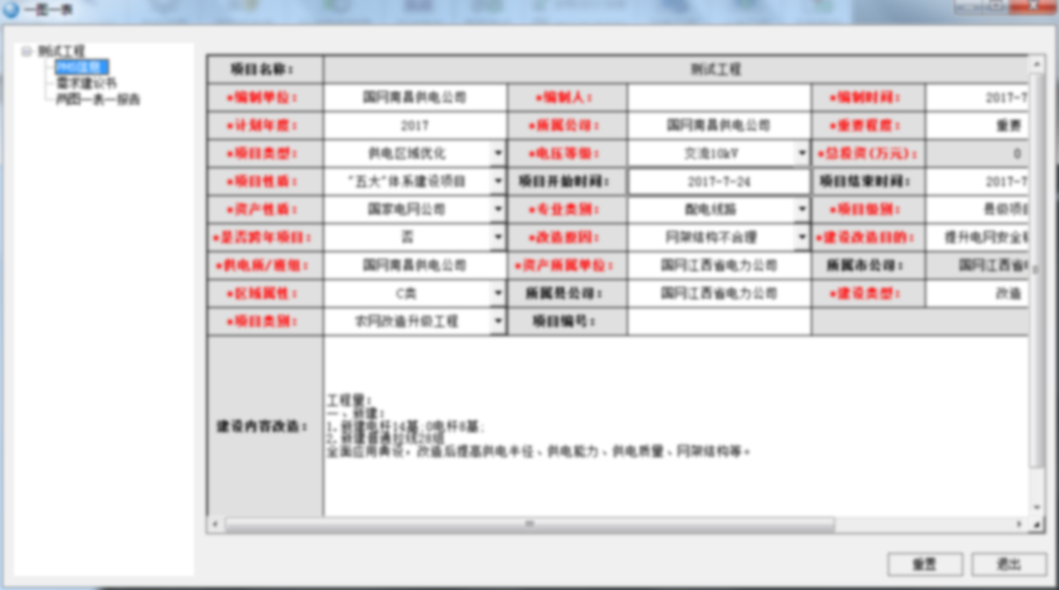

两图一表一报告

基础数据填写，“存在问题及实施必要性”选择及“技术实施方案”自动生成

线路单线图、配电网建设与改造项目需求明细表及项目需求建议书自动生成与导出

对接国网配电网工程标准化设计管理系统：

典设模块、统计物料本地化展示

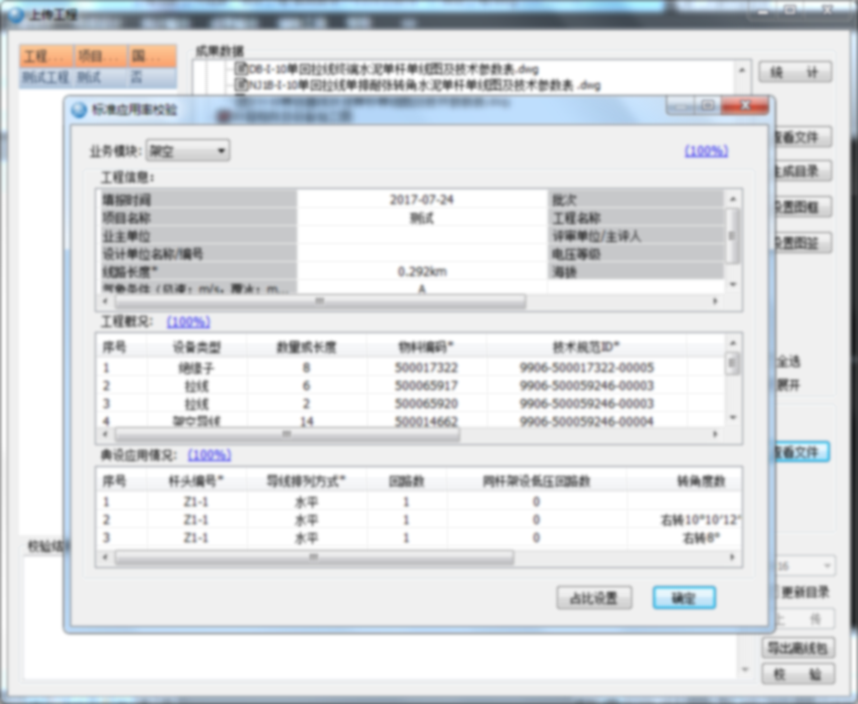

构建本地化标准库，实现两率的本地化校验及符合率百分比计算

在线上传系统、离线包输出

系统优势

结合多年设计经验，产品功能更贴合设计所需

数据结构完全贴合典型设计方案

真正实现绘图与物料配置相结合

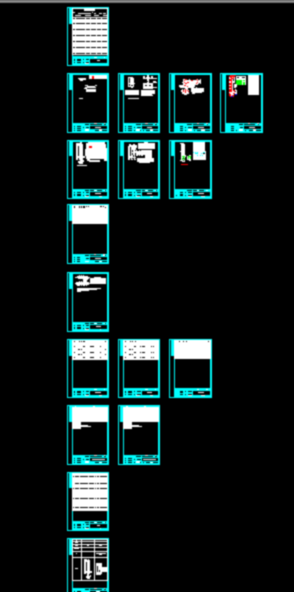

一键输出交付资料，规范化设计理念

接口预留，可实现与任何管控平台和概预算系统对接

基于广泛使用的AutoCAD平台
